Dégrilleur télescopique simple et double : la solution LVT Barthe pour vos ouvrages hydrauliques
Une rivière transporte bien plus que de l’eau. Branches, feuilles, troncs et débris végétaux, ce que les hydrauliciens appellent des embâcles, finissent inévitablement contre les grilles de protection de votre prise d’eau. C’est un phénomène naturel et constant. Ce qui ne l’est pas, c’est de laisser ce phénomène pénaliser votre production d’énergie.
Chez LVT Barthe, nous fabriquons des dégrilleurs télescopiques depuis 1982. Deux types de dégrilleurs hydrauliques composent notre gamme : le simple télescope, pour les ouvrages à grille standard, et le télescopique double, dimensionné pour les installations de grande capacité. Leur point commun : une conception qui part toujours des contraintes hydrauliques réelles de votre site. Nous dessinons la machine après avoir compris l’ouvrage, jamais l’inverse !
À quoi sert un dégrilleur télescopique ?
Dans un ouvrage hydraulique, les grilles installées à l’entrée de la prise d’eau jouent un rôle de filtre. Elles retiennent les débris transportés par le cours d’eau pour protéger les équipements situés en aval comme les turbines, vannes, conduites forcées. Ce filtrage indispensable a néanmoins une conséquence mécanique directe : les matières retenues s’accumulent, créent une résistance à l’écoulement et réduisent progressivement le débit hydraulique disponible.
Selon la nature du cours d’eau et les conditions climatiques, ce phénomène peut être progressif ou brutal. Lors d’une crue ou d’une période de forte végétation, une grille peut se colmater en quelques heures. Sans intervention, nous pouvons subir une perte de débit vers la turbine, une baisse de production d’énergie, des contraintes mécaniques sur les installations et des interventions manuelles coûteuses.

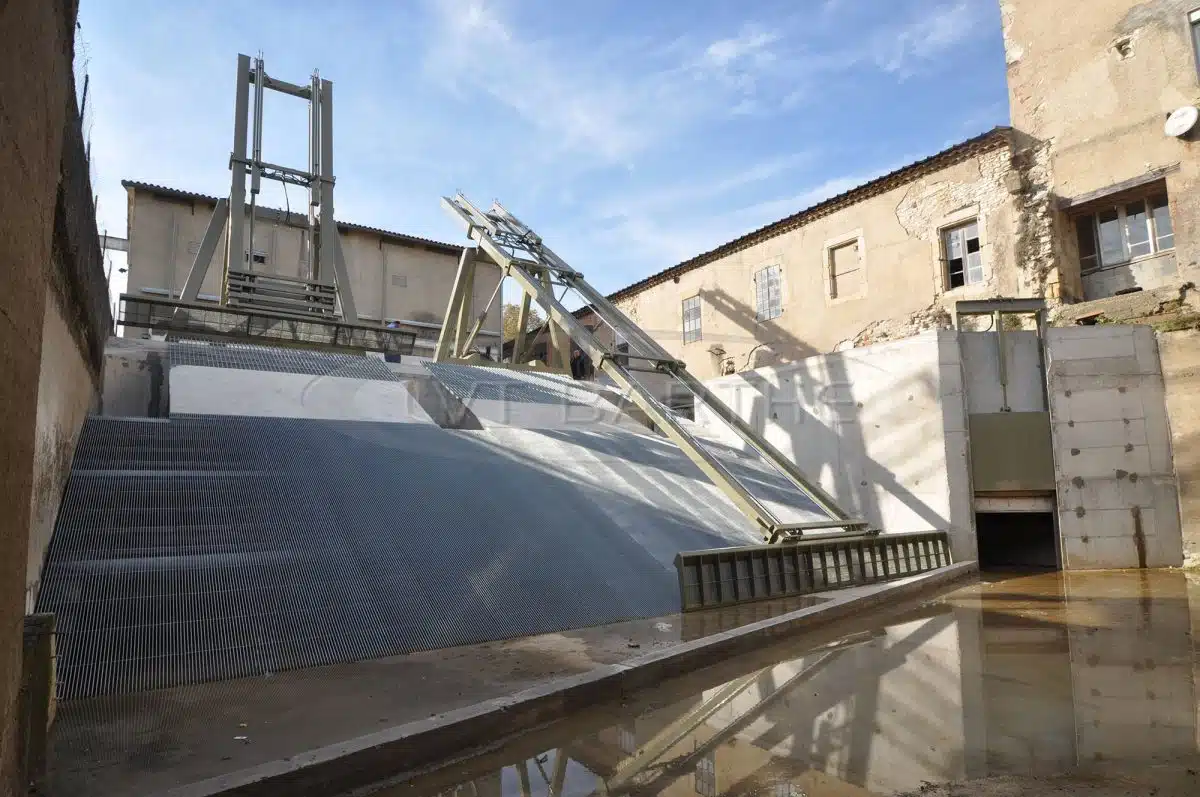

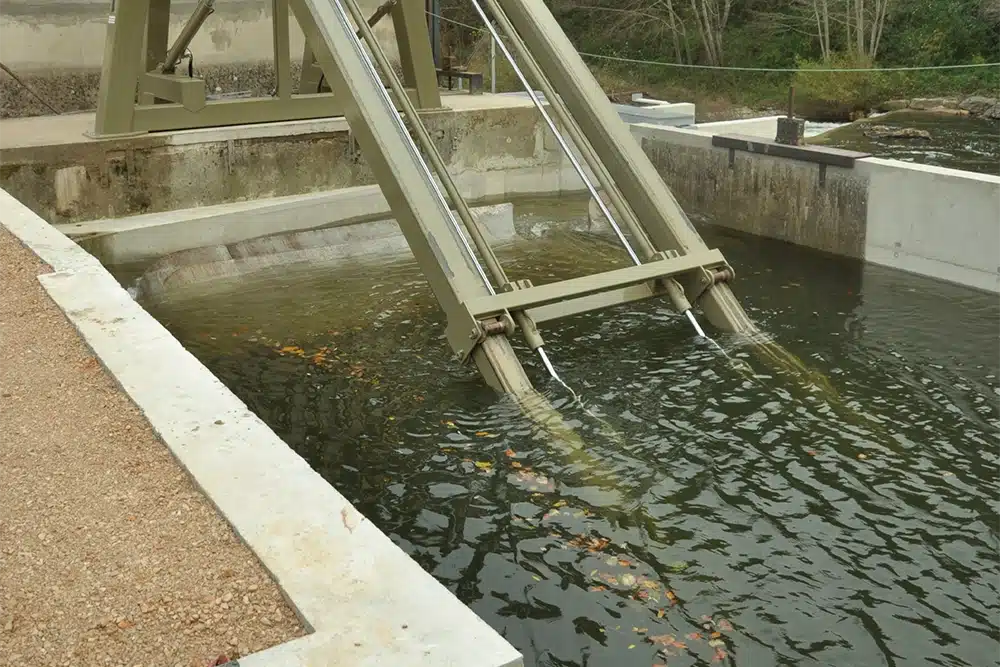

Le dégrilleur télescopique LVT Barthe automatise le nettoyage de cette grille. Son râteau mécanique descend jusqu’au fond de l’ouvrage, récupère les embâcles et les remonte en surface pour les évacuer vers la zone de stockage. Le cycle est programmable et s’adapte aux saisons, au débit et à la nature des débris du cours d’eau.
Le dégrilleur télescopique simple est conçu pour les prises d’eau à grille standard : moulins, petites centrales hydroélectriques, barrages de débit modéré. Sa mécanique volontairement sobre limite le nombre de pièces complexes. Moins de mécanismes entraîne moins de risques de panne : c’est un choix de conception robuste.

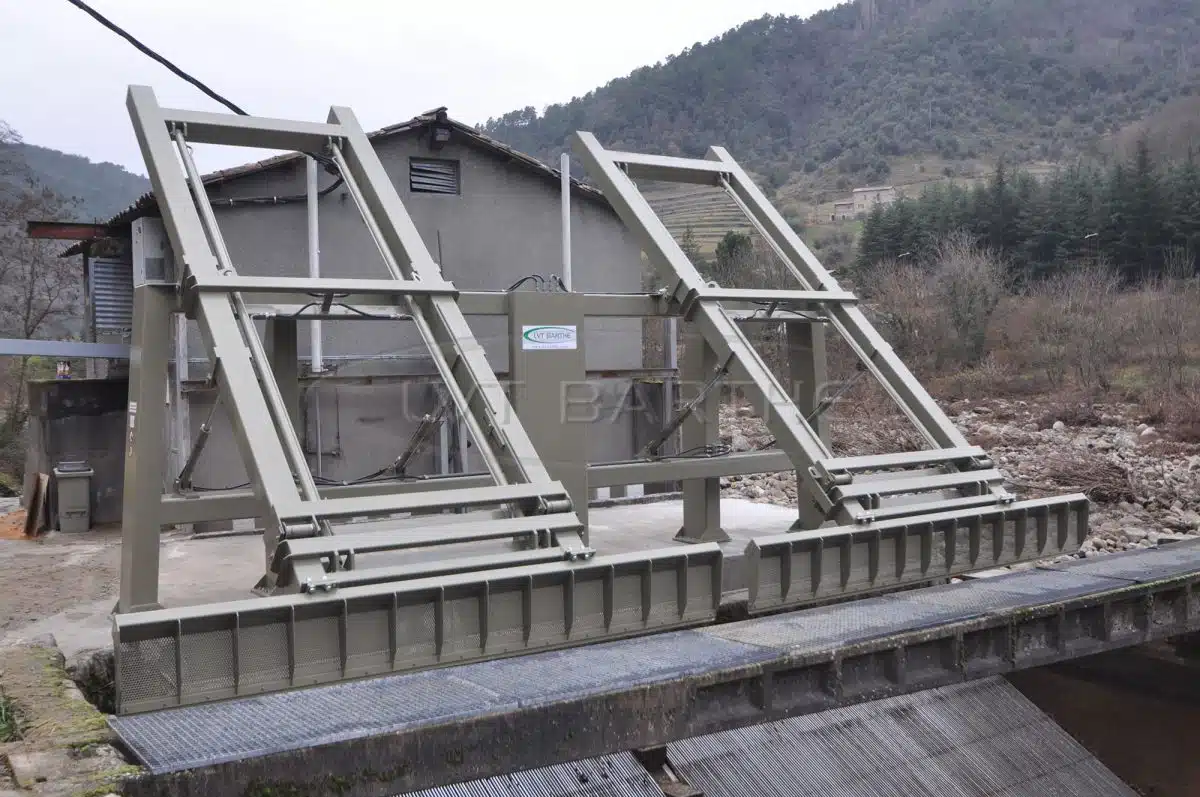

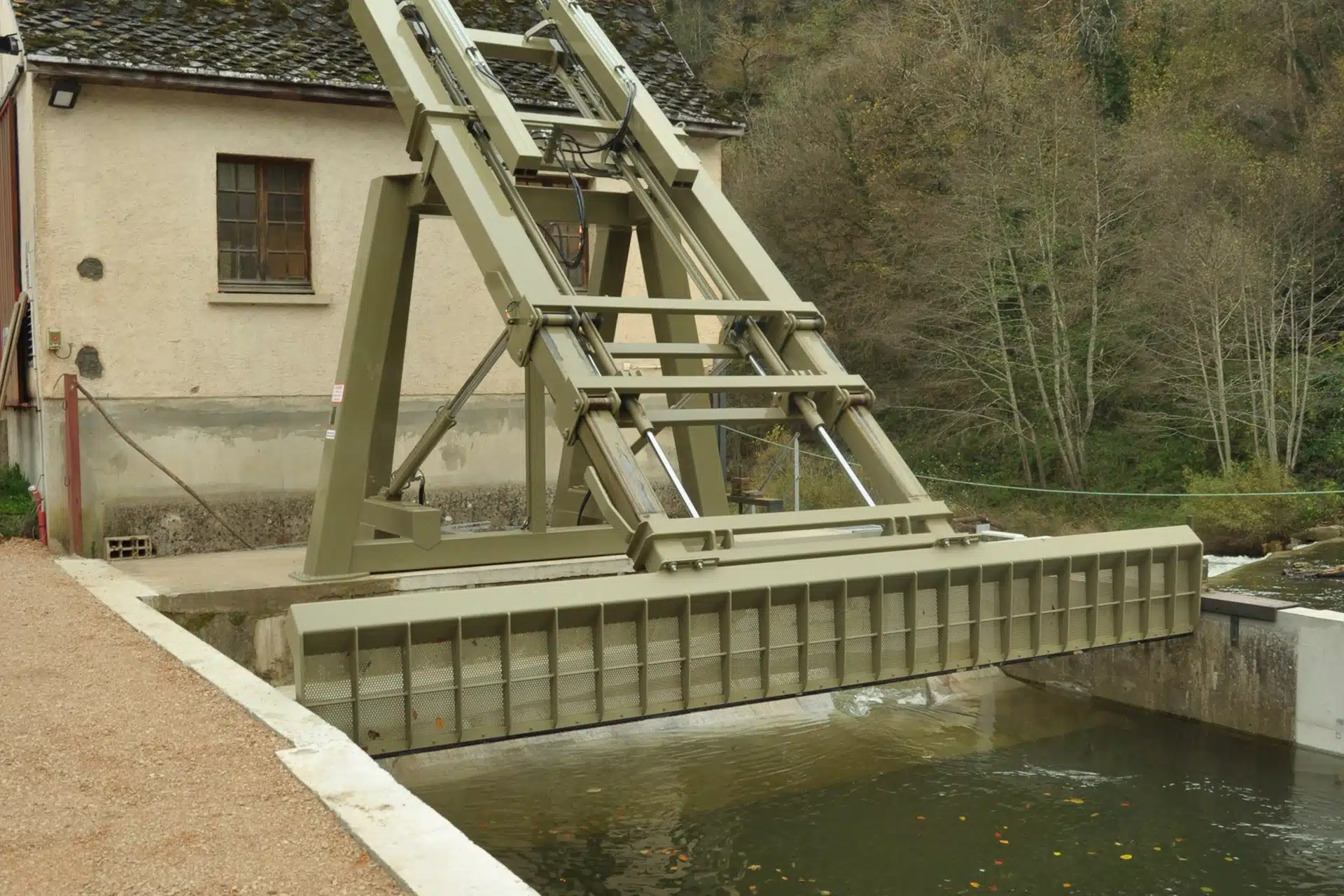

Le dégrilleur télescopique double répond aux installations de grande capacité, là où la profondeur de la grille dépasse les possibilités d’une seule rampe. Sa puissance de dégrillage est proportionnelle aux volumes d’embâcles des cours d’eau à fort débit.
Les usages du dégrilleur télescopique LVT Barthe

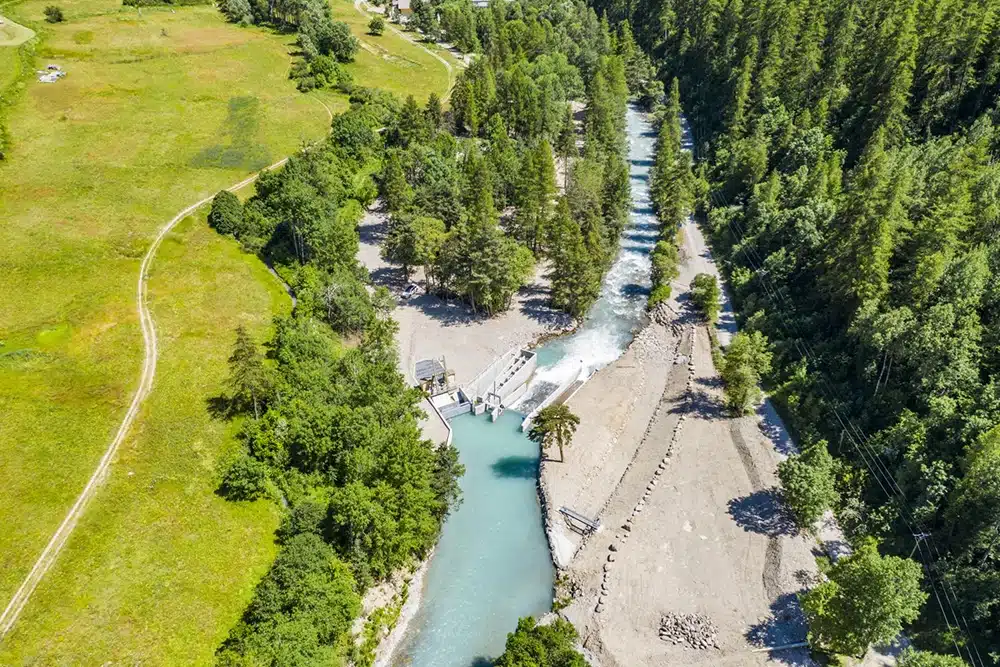

Maintenir le débit hydraulique
Un dégrillage régulier évite l’accumulation d’embâcles et garantit un écoulement constant de l’eau vers la turbine. C’est la toute première condition du rendement d’une centrale hydraulique. Une grille partiellement obstruée, même à 30 %, représente une perte de rendement que l’on ne détecte pas toujours immédiatement, mais que la production ressent sur du moyen-long terme.

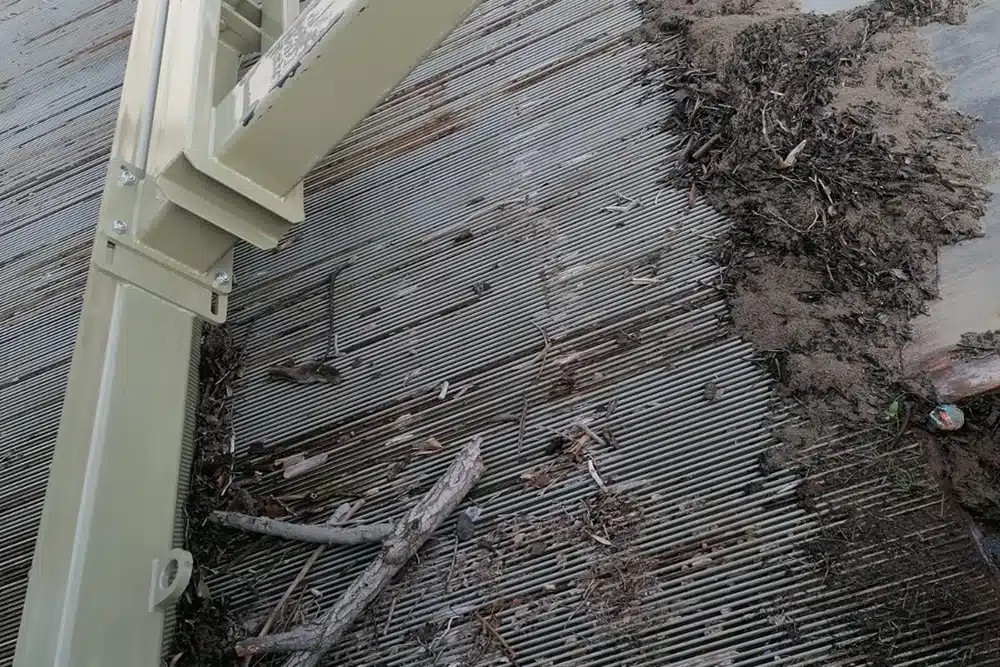

Automatiser le nettoyage des grilles
Le nettoyage manuel d’une grille dans les cours d’eau est contraignant : accès difficile, risques opérationnels, temps passé, etc. Le dégrilleur télescopique prend en charge cette opération de manière autonome, selon des cycles que vous définissez et ajustez selon les saisons ou les moments (crues, fontes…). Les interventions humaines sur la grille deviennent alors exceptionnelles.
Protéger les équipements hydrauliques
Turbines, vannes et conduites ne sont pas conçus pour traiter des débris végétaux. Chaque embâcle qui franchit la grille est un risque d’usure prématurée ou de blocage mécanique. Notre dégrilleur hydraulique vous permet de protéger vos équipements.

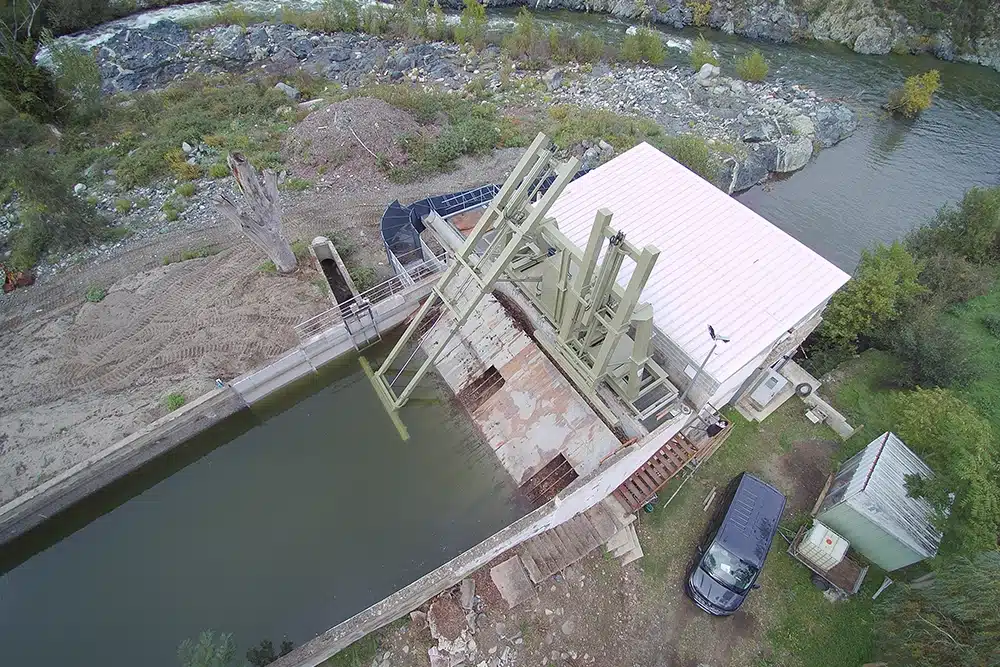

Assurer la continuité d'exploitation
Un arrêt de production sur une centrale hydroélectrique représente un manque à gagner immédiat. La fiabilité du système de dégrillage conditionne directement la disponibilité de l’ouvrage. C’est une réalité terrain que seuls les exploitants qui ont subi un colmatage sévère peuvent en témoigner.
Les usagers

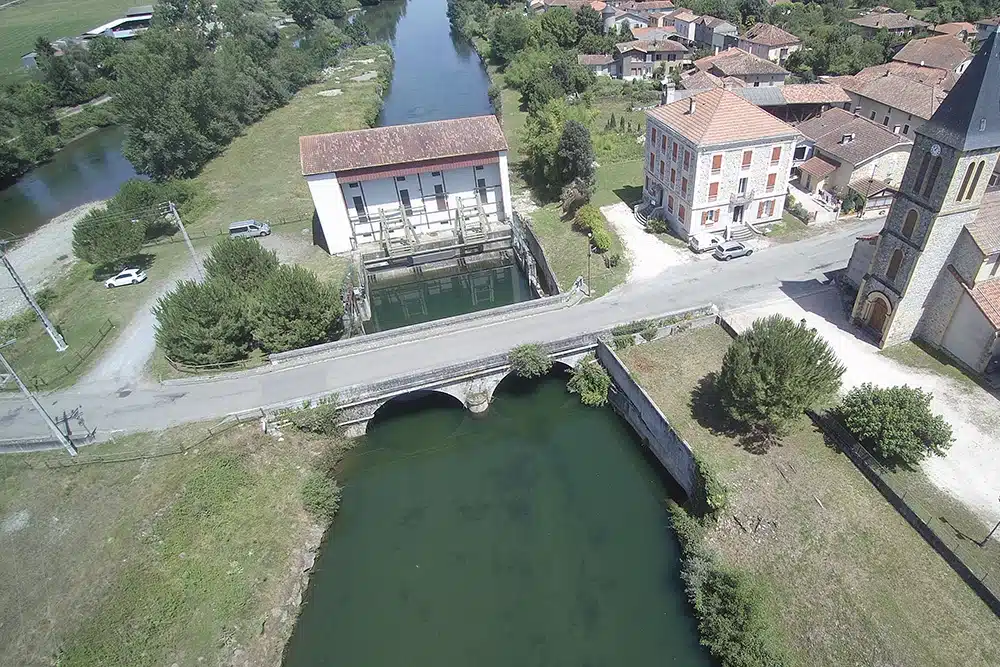

Les exploitants de centrales hydroélectriques
Leur priorité est la continuité de production avec le minimum d’interventions humaines. Le dégrilleur télescopique LVT Barthe répond à cette exigence par une mécanique autonome dont la maintenance se limite aux organes d’usure. Le dégrilleur hydraulique double télescope convient particulièrement aux exploitants de centrales de grande puissance qui ne peuvent pas se permettre un cycle de nettoyage lent ou incomplet.

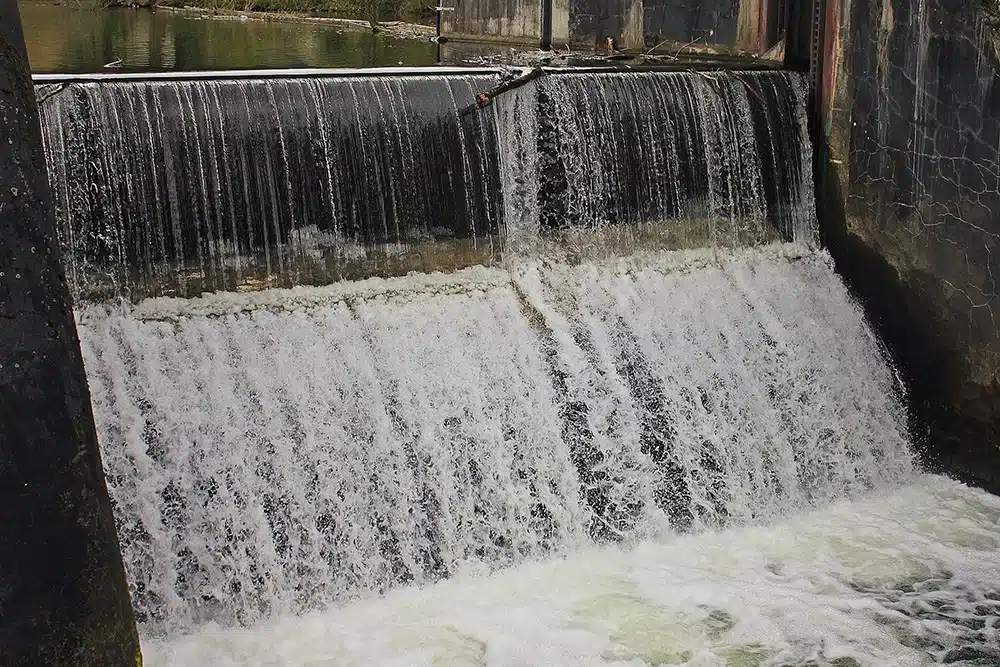

Les propriétaires de moulins, barrages et petites centrales
L’embâclement n’est pas un problème réservé aux grandes infrastructures. Un moulin sur une rivière forestière peut subir des obstructions massives en quelques heures lors d’une tempête. Le dégrilleur télescopique simple offre à ces propriétaires une solution sur mesure à leurs contraintes réelles.
Les bureaux d'études hydrauliques
Lors de la conception ou de la réhabilitation d’un ouvrage, le choix du système de dégrillage engage les performances de l’installation sur plusieurs décennies. LVT Barthe accompagne les bureaux d’études dès la phase d’étude : analyse des contraintes hydrauliques du site, dimensionnement, fourniture des plans d’intégration. Nous sommes votre unique interlocuteur pour l’ensemble du volet dégrillage.
Les investisseurs et opérateurs de l'hydroélectricité
Pour ces profils, le critère déterminant est le coût total de possession sur la durée de vie de l’installation. Des dégrilleurs LVT Barthe installés il y a plus de 40 ans fonctionnent encore aujourd’hui en France, en Espagne et Belgique.
Caractéristiques techniques
Matériaux sélectionnés pour durer
Nos dégrilleurs sont fabriqués en acier S355, CK45 et 25CD4. Ces matériaux ne sont pas choisis au hasard. Ils sont sélectionnés par nos soins pour leur résistance mécanique dans des environnements exigeants : humidité permanente, variations de débit, courants traversiers, crues, etc. Les composants techniques proviennent de fabricants industriels reconnus comme Leroy Somer, Bosch et Danfoss. Ce choix garantit la disponibilité des pièces de remplacement sur plusieurs décennies, sans dépendance à des fournisseurs qui disparaissent du marché du jour au lendemain.

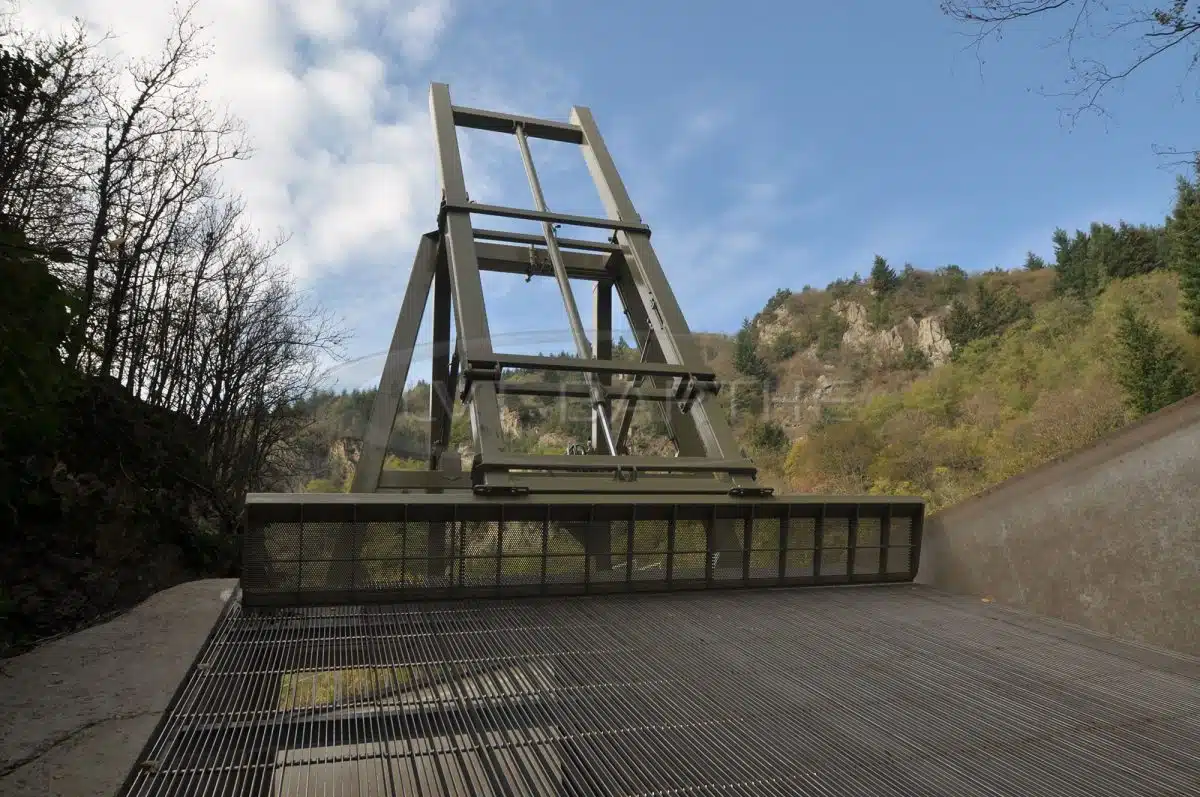

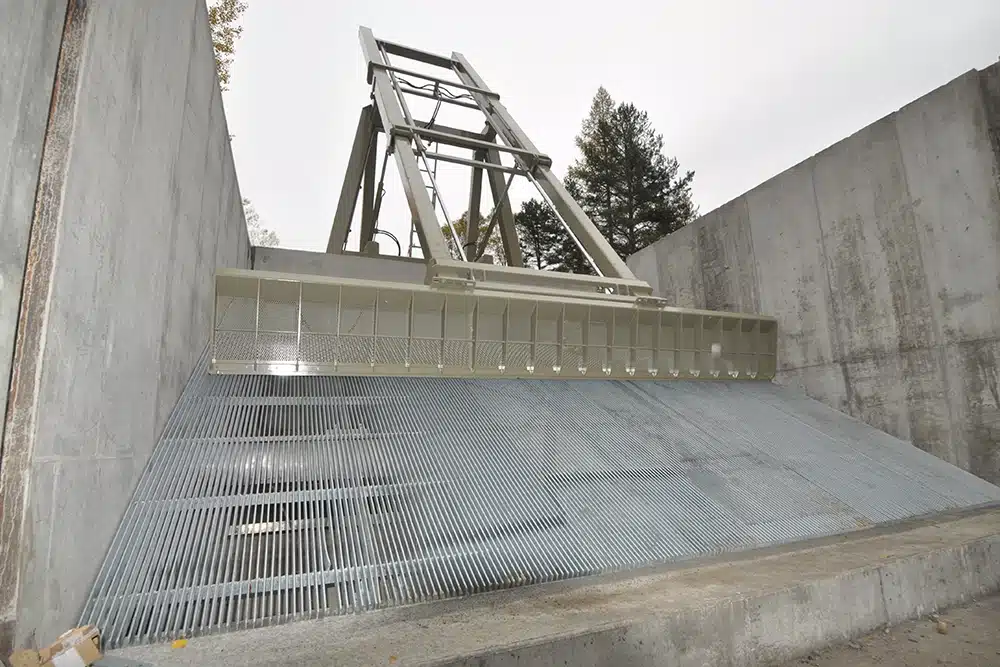

Mécanisme télescopique
Le châssis parcourt toute la hauteur de la grille. Le râteau perforé descend jusqu’au fond de l’ouvrage hydraulique (appelé communément le radier). Il maintient une pression continue lors de son ascension, puis évacue les débris en surface. Le mouvement est régulier et contrôlé à chaque cycle. Le temps de cycle de nettoyage dépend de la taille de votre ouvrage mais nos cycles de nettoyage font partie des plus rapides sur le marché.

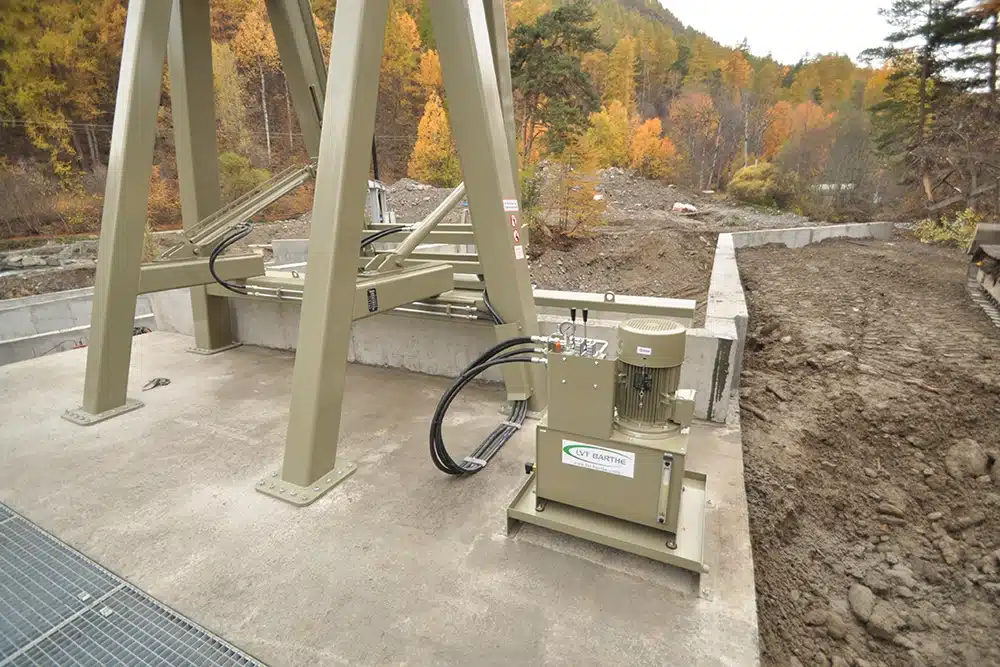

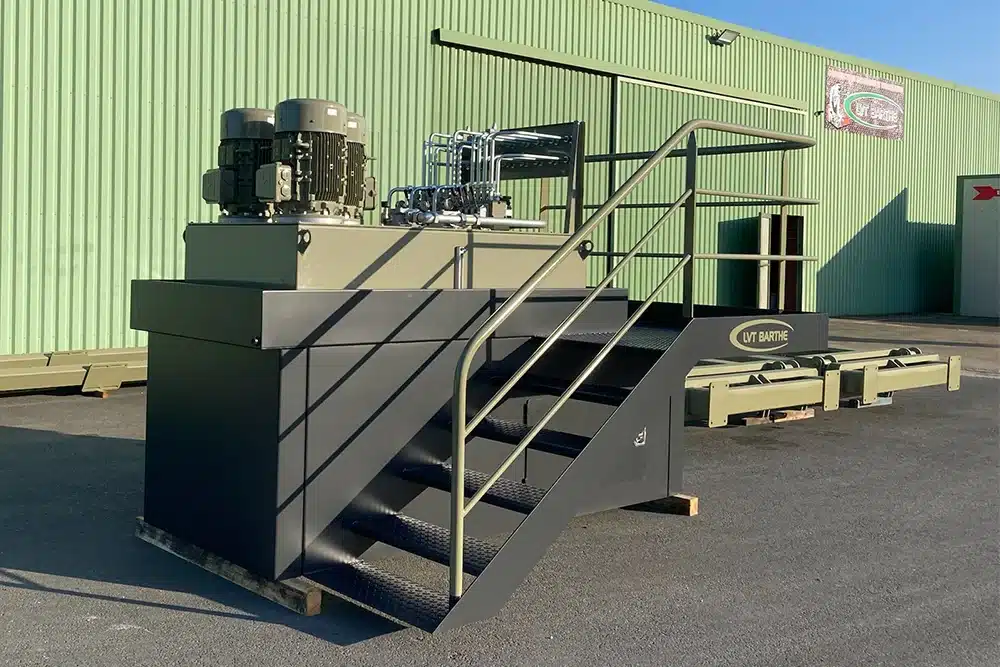

Groupe hydraulique
Le circuit hydraulique assure la force nécessaire pour extraire des débris parfois volumineux, y compris lors des périodes de fort débit. Les cycles de nettoyage sont programmables et ajustables. Nos groupes hydrauliques sont équipés de bacs de rétention à capacité intégrale conformément aux exigences environnementales en vigueur.

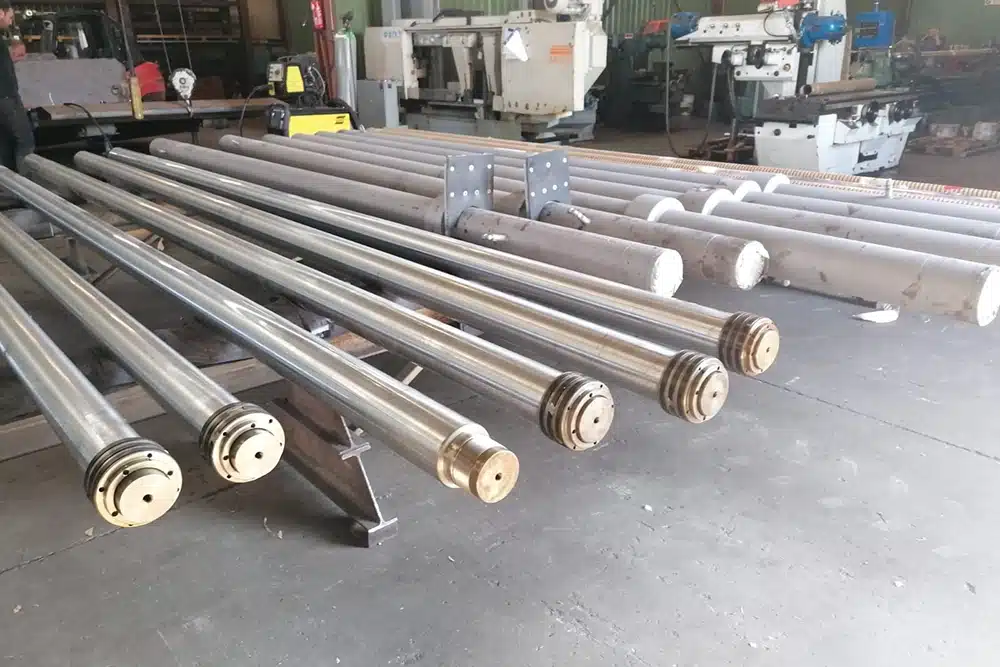

Conception sur mesure, fabrication intégrée
Il n’existe pas de dégrilleur standard dans notre gamme puisque tout est réalisé sur mesure. Nous prenons en considération tous les aspects techniques de votre ouvrage hydraulique : hauteur d’eau, largeur de grille, débit du cours d’eau, efforts mécaniques de l’ouvrage, configuration d’accès, etc. L’usinage, la chaudronnerie, le montage et la peinture en cabine sont réalisés dans notre atelier dans le sud de la France dans le Tarn en Occitanie. Vérins de vannes, groupes hydrauliques, râteaux et dégrilleurs sont étudiés dans nos bureaux et conçus dans nos ateliers pour vous offrir une prestation complète.
Avantages

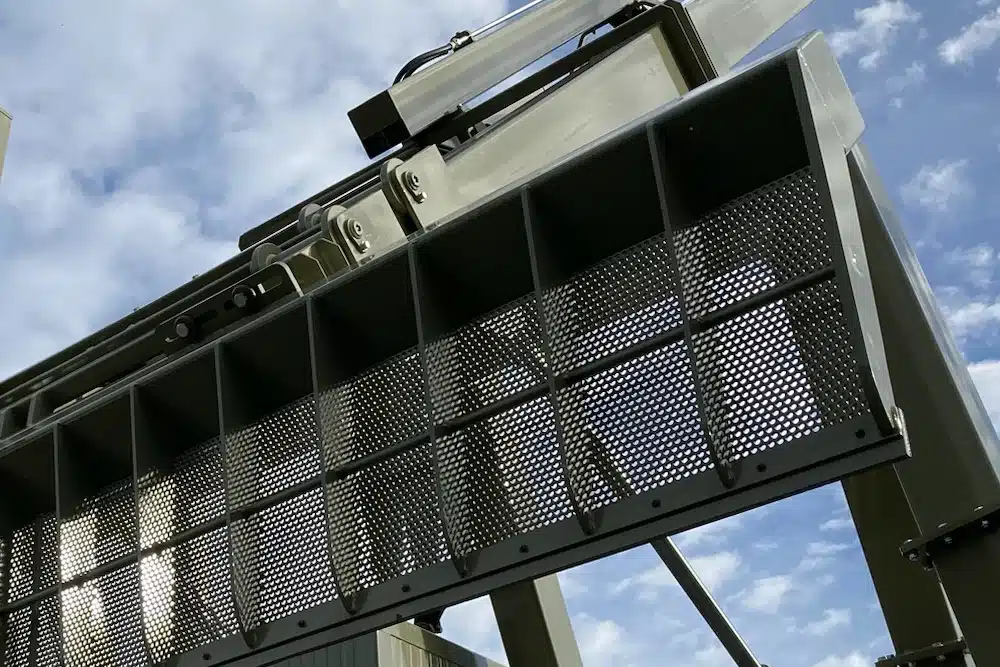

Une fiabilité mesurable dans le temps
Le meilleur argument pour la fiabilité de nos dégrilleurs, ce sont nos installations encore en service après 40 ans. Nous pouvons vous le démontrer grâce à nos 240 dégrilleurs installés en France et en Europe. Cette longévité repose sur deux choix qui ne varient pas : des matériaux nobles et des composants techniques de fabricants industriels reconnus. Chez LVT BARTHE, pas de low-cost ni de compromis sur les matières premières.

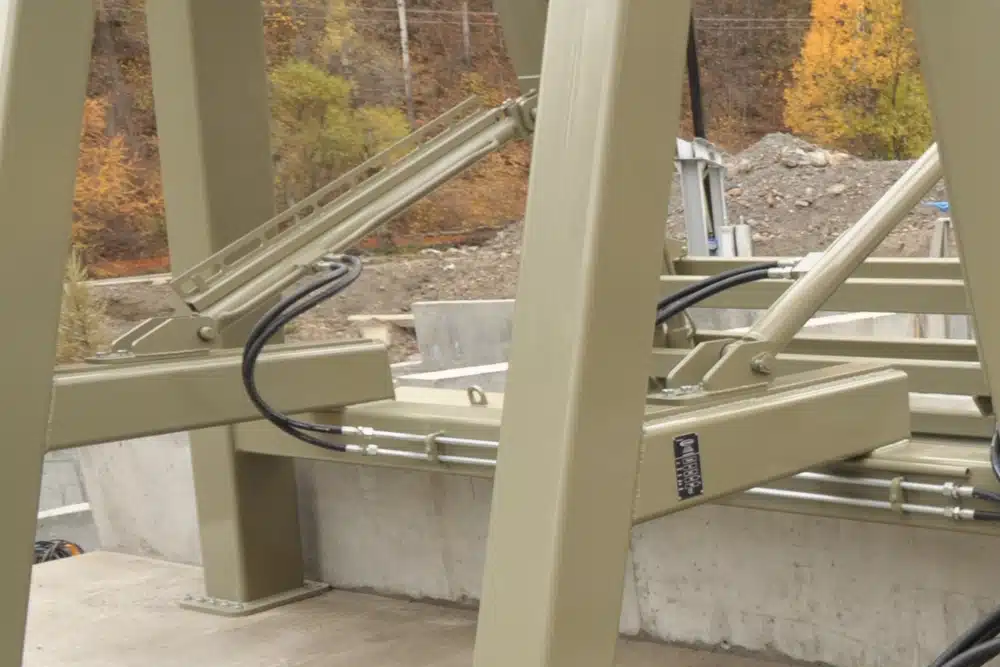

Une mécanique sobre par conviction
Le dégrilleur télescopique simple est conçu avec un minimum de pièces mécaniques complexes. Ce n’est pas une limitation technique mais plutôt une philosophie de conception. Moins de mécanismes signifie moins de risques de panne, moins d’interventions de maintenance et moins de coûts d’exploitation sur la durée. La maintenance se limite aux organes d’usure identifiables et remplaçables, sans immobilisation longue de l’installation.

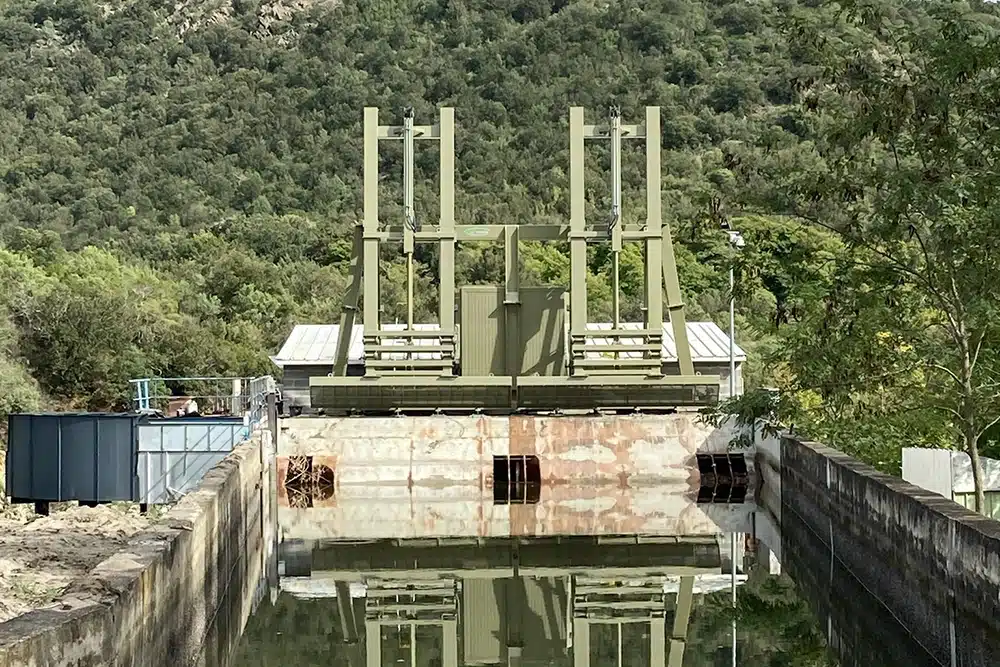

Une adaptabilité terrain réelle
Nous partons toujours de vos contraintes terrain. La géométrie de l’ouvrage, la profondeur de la grille, le débit et les efforts mécaniques sont analysés avant que la machine ne soit dessinée. Chaque dégrilleur LVT Barthe est, par définition, adapté à l’installation pour laquelle il a été conçu.

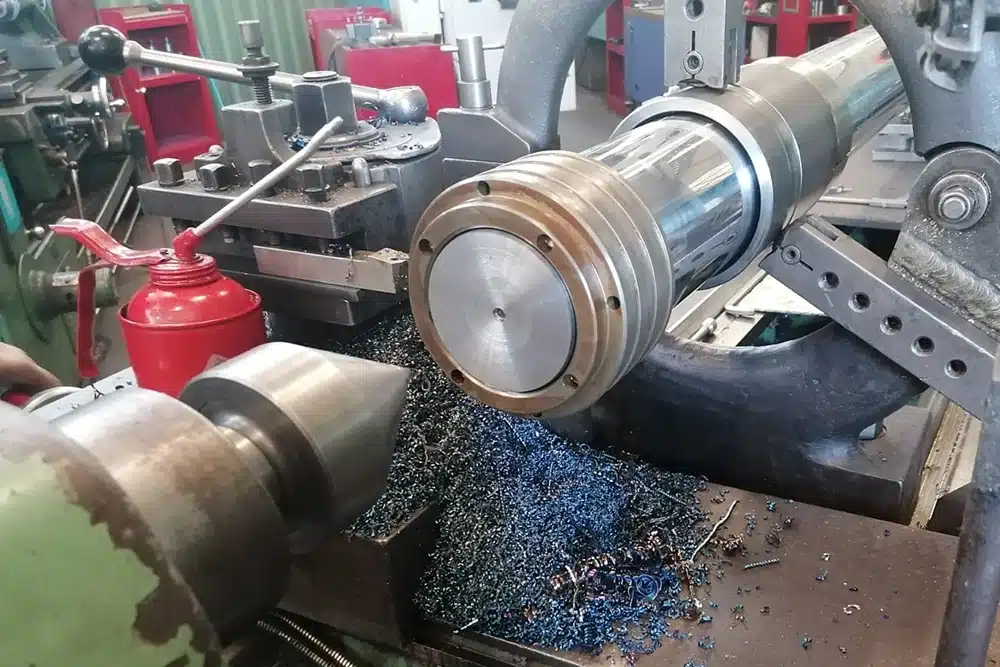

Une fabrication industrielle maîtrisée de bout en bout
De l’usinage à la peinture, tout est réalisé dans notre atelier. Ce parti pris industriel garantit la cohérence de la qualité à chaque étape et permet de tracer chaque composant. Il simplifie également la relation client : un seul interlocuteur pour votre dégrilleur.
Conformité environnementale intégrée dès la conception
Les bacs de rétention à capacité intégrale, la compatibilité avec les ouvrages ichtyo-compatibles et la prise en compte de l’ensemble des éléments de l’usine ne sont pas des options ajoutées après coup. Ces contraintes réglementaires entrent en ligne de compte dès l’étude de projet, ce qui évite les reprises coûteuses lors de l’instruction des dossiers administratifs.
Quels types de dégrilleurs éviter pour une prise d'eau de rivière ?
Tous les systèmes de dégrillage ne répondent pas aux mêmes conditions d’utilisation. Une partie des équipements disponibles sur le marché est conçue pour le traitement des eaux usées urbaines ou industrielles. Transposés à un ouvrage hydraulique alimenté par une rivière naturelle, ils montrent rapidement leurs limites.
Dégrilleurs à grappin ou à poche
Dimensionnés pour les grandes prises d’eau industrielles, ils sont très volumineux et onéreux. Leur conception ne s’adapte pas aux contraintes géométriques des ouvrages hydrauliques naturels ni à leurs variations de débit. Pour une centrale standard, c’est un surcoût injustifié.
Dégrilleurs suspendus
Ils nécessitent la réalisation d’une charpente dédiée, supportent difficilement les crues et manquent de puissance pour les volumes d’embâcles d’un cours d’eau naturel. Chez LVT Barthe, ce type d’équipement ne fait pas partie de notre gamme.
Dégrilleurs à bras
Encombrants, peu résistants, peu puissants : ce profil génère un entretien lourd qui vient corriger, année après année, l’avantage apparent d’un prix d’achat bas. Le coût total de possession sur dix ans n’est que rarement favorable. Nous préférons vous proposer dès le départ un équipement dont vous n’aurez pas à vous justifier l’achat deux ans plus tard.
Dégrilleurs escalier
Conçus pour les déchets urbains, leur filtration fine génère des pertes de charge importantes dans un environnement chargé en végétaux. Ils ne sont pas adaptés aux contraintes hydrauliques d’une rivière naturelle.
Dégrilleurs fins et très fins
Destinés aux effluents urbains et aux stations d’épuration, ces appareils ne sont pas dimensionnés pour résister aux volumes et à la force des débris naturels. En conditions de crue, leur structure ne tient pas.
Le choix d’un dégrilleur commence toujours par une lecture honnête du site : type de cours d’eau, volume et nature des embâcles, largeur et profondeur de la grille, débit, contraintes d’exploitation, etc. C’est exactement ce que nous faisons lors de notre étude technique avant de concevoir le dégrilleur qui correspond à votre besoin.
