Qu'est-ce que le dégrillage ?

Le dégrillage, c’est l’action de nettoyer la grille d’entrée d’eau d’une centrale hydroélectrique par un dégrilleur hydraulique. La grille peut être vue comme un filtre, et comme tout filtre, elle se colmate. On nettoie donc avec un dégrilleur hydraulique, qui peut aussi être un dégrilleur automatique, et on gagne ainsi en productivité.

Comment faire un dégrillage ?

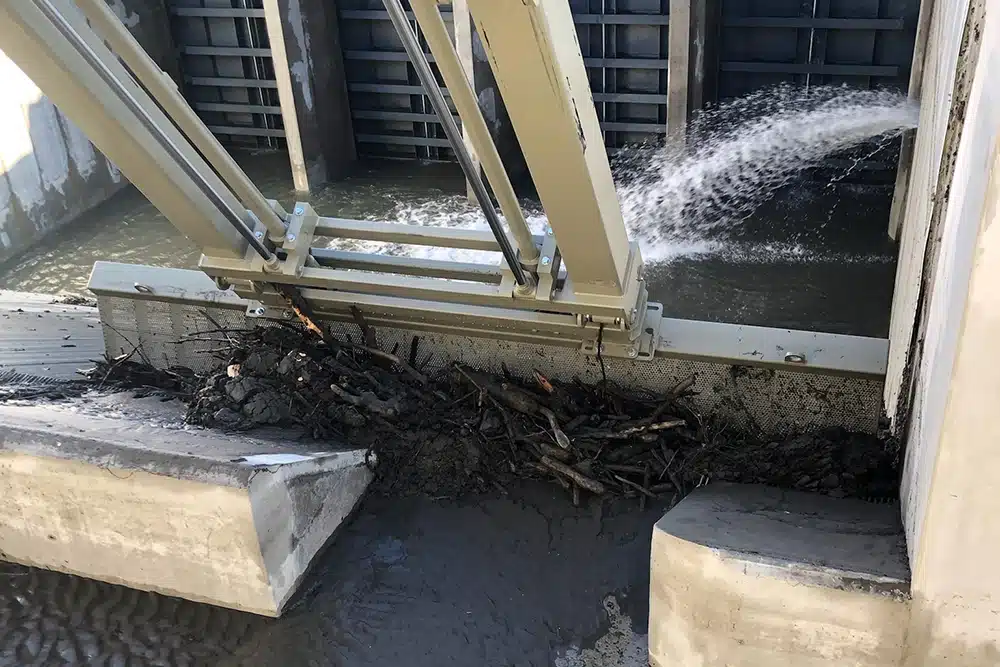

Le dégrillage se fait par l’installation d’un dégrilleur hydraulique, parfaitement adapté au site. Le dégrilleur hydraulique va descendre dans l’eau, avec sa rampe télescopique, en pied de grille, appliquer le râteau sur les grilles simultanément avec la remontée de la rampe télescopique (puissance au râteau 7 tonnes) et décolmater la grille. C’est la fonction dégrillage. Les déchets récupérés sont évacués dans le canal de défeuillage. On peut automatiser le dégrilleur hydraulique et gérer les cycles de nettoyage par l’automatisme, en fonction du site, des déchets habituellement présents (limons, graviers, feuilles, branches) et de la saison.

Dégrillage

À savoir

Ce que dit la loi

Suite au projet de loi concernant la mise en conformité piscicole et sédimentaire (Article L214-17 du code de l’environnement), tous les propriétaires d’ouvrages situés en liste 2 (classement des cours d’eau) possèdent un délai de 5 ans pour assurer la mise en conformité de leurs installations.

Les centrales hydroélectriques doivent notamment s’équiper de prise d’eau ichtyo compatible, elles doivent également tenir compte de la montaison par l’installation de passe à poissons (permettant aux poissons de remonter le cours d’eau). Les grilles doivent être équipées d’exutoires de dévalaison permettant aux poissons de descendre le cours d’eau.

Pour une meilleure production d’énergie, le dégrilleur est indispensable. La mise aux normes impose des grilles avec un angle de 26° environ pour compenser la perte de charge due à l’entrefer étroit de 20 à 15 mm. Elles ont donc besoin d’être dégrillées fréquemment.

Les centrales ayant faits les mises aux normes peuvent prétendre à un contrat d’achat H16 (EDF obligation d’achat, sous conditions).

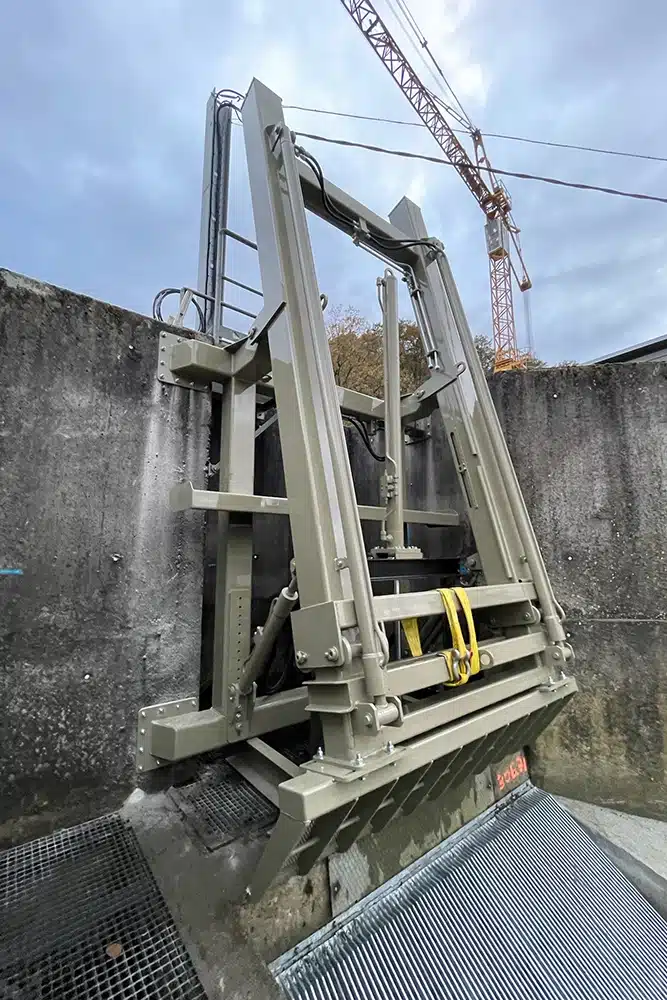

Entreprise de construction mécanique et de carrosserie industrielle, l’une de nos spécialités est la fabrication de dégrilleurs télescopiques pour barrages hydroélectriques. Nous concevons le modèle de dégrilleur en fonction de vos besoins et du site à exploiter (fixes, mobiles, avec ou sans bras auxiliaire). Le principe reconnu du dégrilleur Barthe télescopique est fiable dans le temps.

Tous nos dégrilleurs hydrauliques sont faits sur mesure en fonction de la centrale à équiper

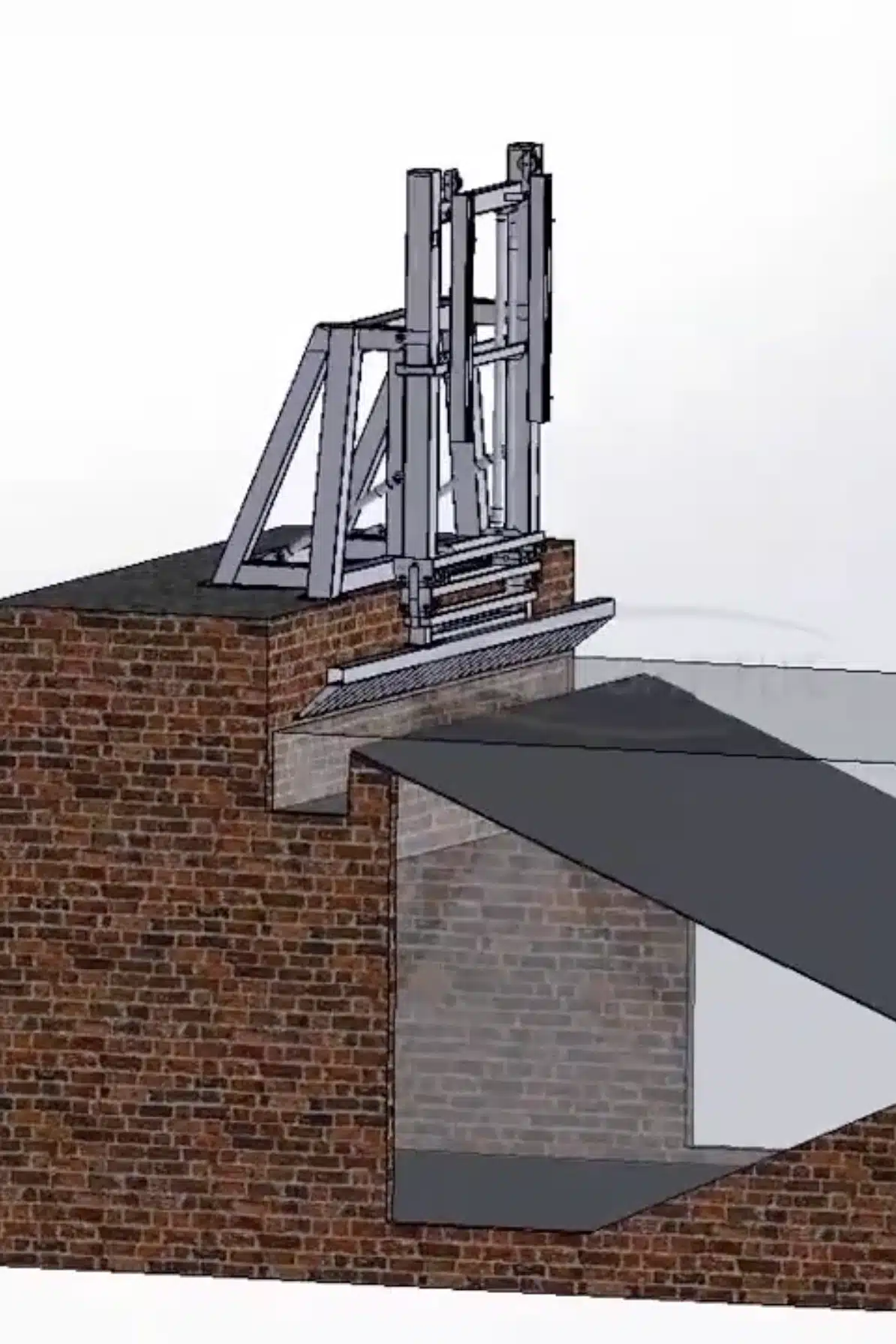

Lire la vidéo

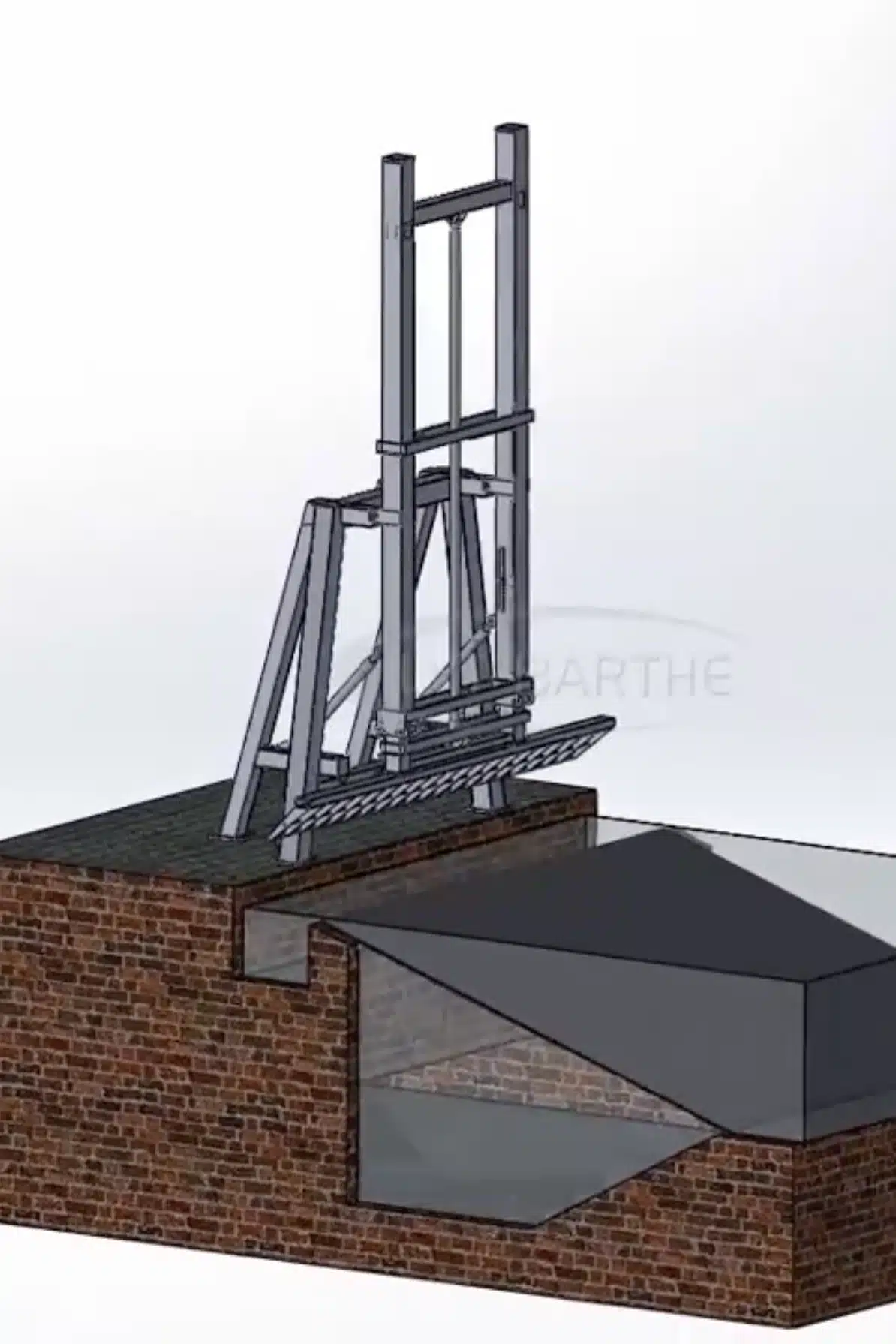

Lire la vidéo
0
Dégrilleurs
posés
0
clients
satisfaits
0
Régions sur
12 occupées
0
Années
d’expérience

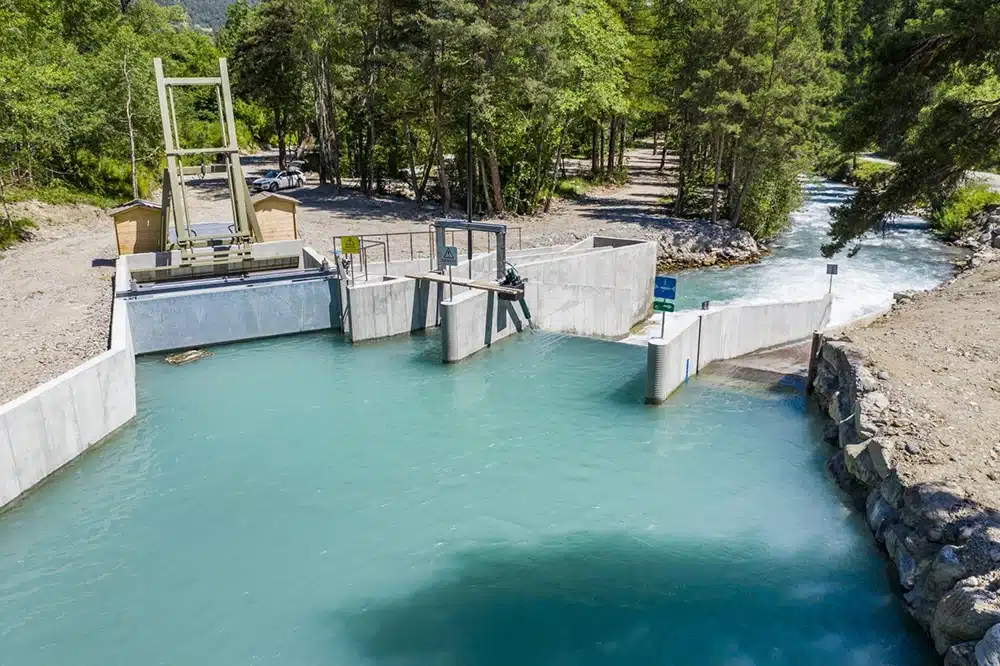

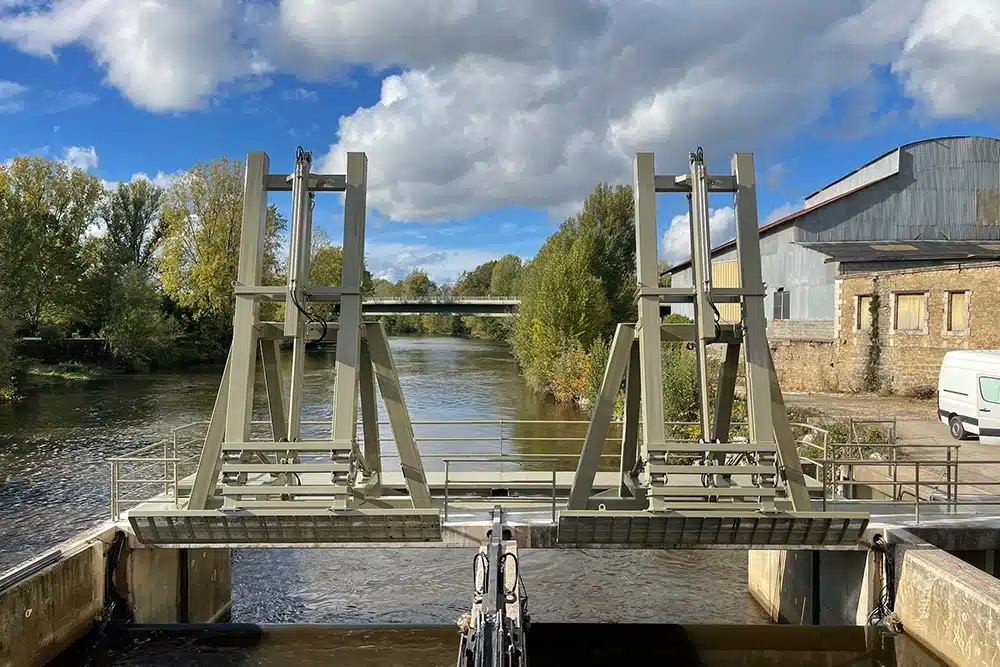

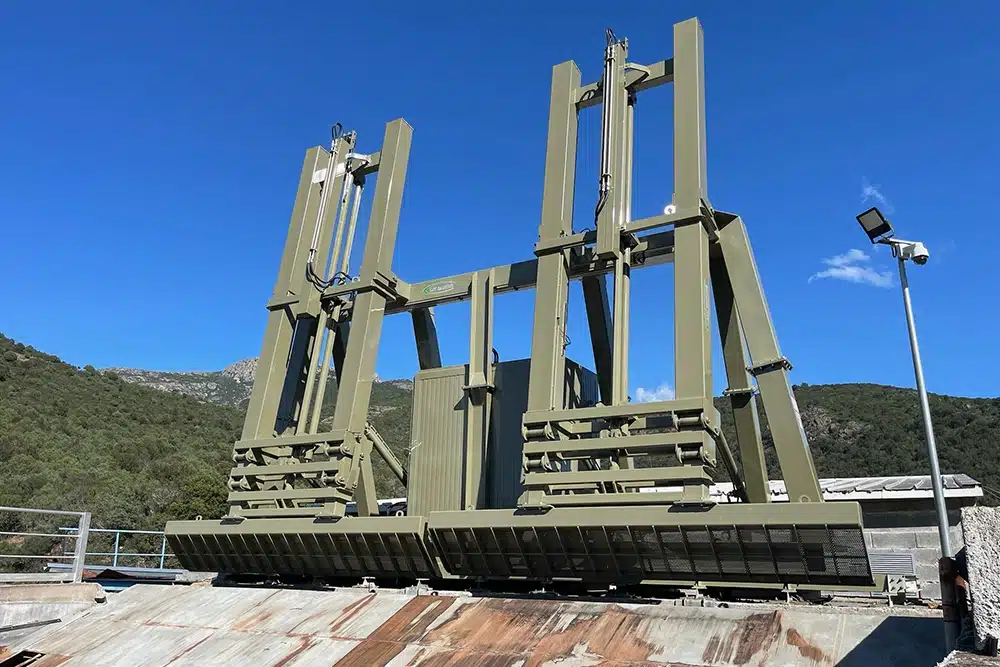

Quelques-unes de nos RÉALISATIONS

Vous pouvez nous faire confiance !

LVT Barthe, fabricant de dégrilleurs télescopiques

1
dégrilleurs posés
Dégrilleurs - Avantages/Inconvenients

Pourquoi choisir un dégrilleur télescopique ?

Découvrez les avantages et  inconvénients de chaque type de dégrilleur adapté aux entrées d’eau de rivières : dégrilleur télescopique, dégrilleur à bras, dégrilleur à grapin ou à poche, dégrilleur suspendu.

Comparatif dégrilleurs, avantages et inconvénients

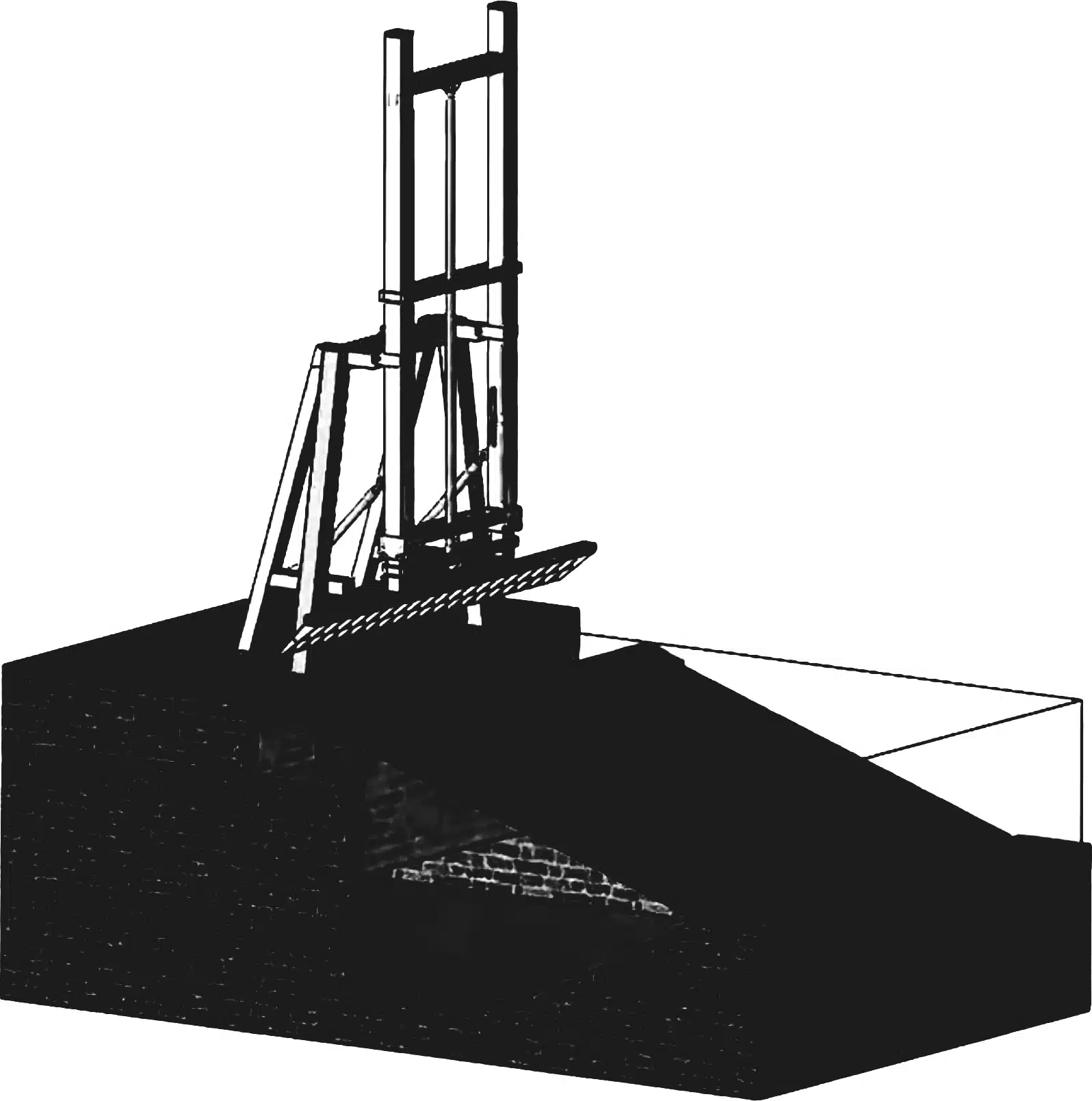

Dégrilleur télescopique

Tout type d’entrée d’eau

  • Efforts plus importants
  • Très puissants
  • Grand rendement
  • Adapté aux déchets de taille importante
  • Fiable et durable
  • Fonctionne même en cas de gel
  • Peu d’entretien
  • Possibilité d’être fixe ou mobile
  • Rapidité du cycle de dégrillage
  • Taille du dégrilleur adapté au site
  • Grande résistance aux courants forts / traversiers
  • Temps de réalisation plus long qu’une autre conception (2 mois)
  • Pas d’obsolescence programmée

Dégrilleur à bras

Tout type d’entrée d’eau

  • Low-cost
  • Simpliste / rudimentaire
  • Peu onéreux
  • Très vite réalisé
  • Peu résistant
  • Peu puissant / capacité limitée
  • Entretien important
  • Très encombrant sur site
  • Plateforme fortement dimensionnée pour supporter l’effort en porte à faux

Dégrilleur à grappin ou à poche

Spécial EDF

  • Prise d’eau importante
  • Pas de limite de profondeur
  • Objet très volumineux
  • Très onéreux
  • Structure très importante (cabine de commande...)

Dégrilleur suspendu

Tout type d’entrée d’eau

  • Ne nécessite pas de système d’évacuation des déchets
  • Pas de limite de profondeur
  • Déchets naturels (joncs, branchage), donc faible puissance
  • Nécessite de faire une charpente pour suspendre le dégrilleur
  • Risque de détérioration du système par temps de crues (câble alimentation sectionné...)

Autres types de dégrilleurs

non adaptés pour les entrées d’eau de rivières

  • Dégrilleur escalier : adapté pour les stations d’épuration car il permet de collecter des déchets inférieurs à 1cm. Les déchets se déplacent de marches en marches grâce à un effet de rotation sous les marches.
  • Dégrilleur fin : utilisé pour le dégrillage des eaux urbaines et industrielles. Le mouvement circulaire du dégrilleur permet aux déchets de remonter à la surface jusqu’à leur bac de rétention.
  • Dégrilleur très fin  : même principe que le fin sauf qu’il permet de dégriller jusqu’à 6mm.
Historique dégrilleur LVT Barthe

Naissance du dégrilleur

En 1982, l’entreprise Barthe était spécialisée dans la construction d’engins de manutention, tels que les élévateurs. Le dégrilleur est né à la suite d’une demande client qui voulait un « élévateur inversé ».

L’entreprise en a fait une spécialité, qui au fur et à mesure des années a évoluée pour satisfaire ses clients.

Les évolutions concernent :

Leur résistance

De par l’utilisation de matériaux nobles (acier S355, acier CK45, acier 25CD4 et matériaux composites) et de composants nobles (Leroy Somer, Bosch, Danfoss...). Mais également grâce à leur construction robuste et adaptée au site.

L’assurance d’un bon rendement

Avec un temps de cycle court et efficace, ainsi qu'une durée dans le temps assurée, validée par les différents sites déjà installés (nombre de dégrilleurs toujours en activité depuis 40 ans).

L’esthétique et le design

De par la couleur neutre des dégrilleurs qui leur permet de s’adapter à l’environnement dans lequel ils sont installés, et le sur mesure qui en fait chaque fois un équipement unique.

Nous sommes fabricant de dégrilleur depuis 1968, vous pouvez avoir confiance en notre équipe !
