Comment fonctionne un dégrilleur télescopique ?

Quand on regarde fonctionner un dégrilleur LVT BARTHE, le mouvement est évident : le râteau descend jusqu’au radier, vient travailler contre la grille, remonte les dégrillats puis revient en position. Et c’est justement ce que nous recherchons : fluidité et efficacité.



Derrière ce mouvement se cache un choix de conception qui accompagne nos machines depuis des décennies : obtenir les efforts nécessaires au nettoyage d’une grille de prise d’eau avec une cinématique volontairement sobre. Sur nos dégrilleurs, la structure principale (caisse ?) reste fixe. Il ne se déplace pas sur de quelconques rails de roulement. Les éléments de la caisse sont également soudés. Aucun bras, ni patte ne bougent. Le râteau atteint le fond de la grille grâce aux vérins télescopiques assemblés sur la structure.



Cette différence peut sembler anodine lorsqu’on observe la machine travailler quelques minutes. Elle l’est beaucoup moins lorsqu’on commence à compter les milliers de cycles réalisés au fil des années.





La cinématique du dégrilleur : mettre en mouvement uniquement ce qui doit vraiment bouger

En mécanique, chaque mouvement entraine des conséquences. Articulation, axe, vérin, flexibles… Lorsque le mouvement est répété des milliers de fois, la manière dont la machine a été pensée au départ finit forcément par compter. Chez LVT BARTHE, nous nous sommes donc posé une question assez simple : pourquoi faire bouger toute une machine si seulement une partie a besoin d’effectuer la course ?

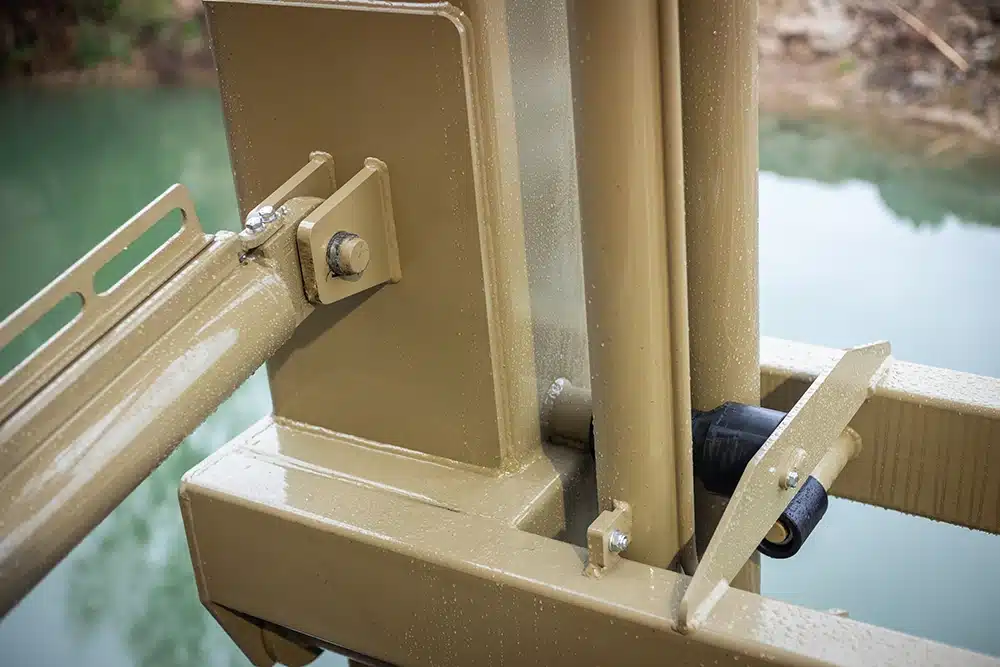

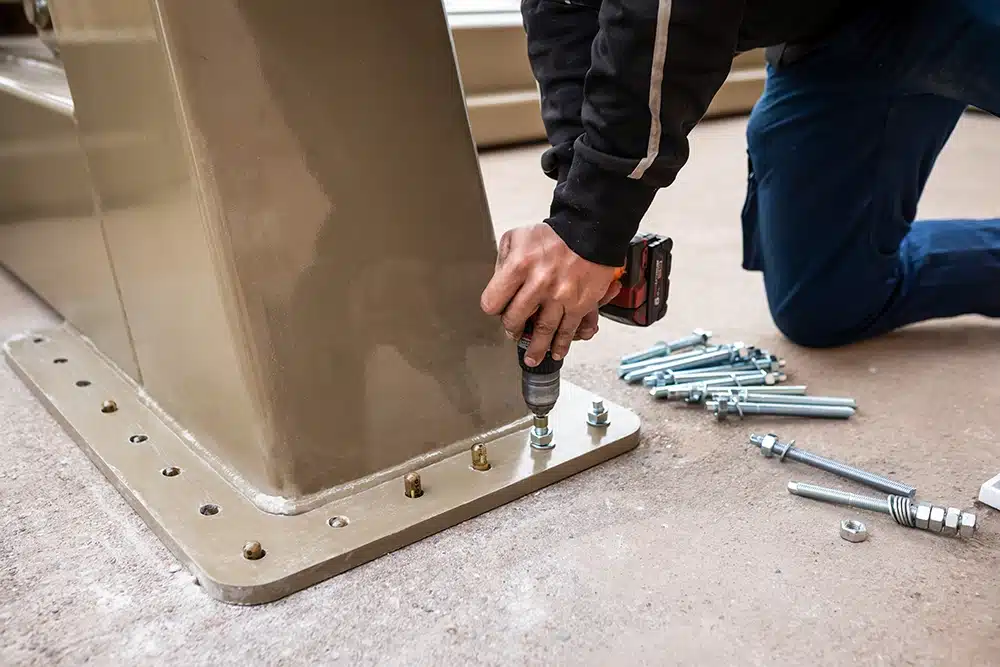

La structure principale, soudée à la semelle supérieure de la centrale, reste fixe et assure la robustesse de l’ensemble. Les vérins télescopiques prennent en charge les mouvements nécessaires pour amener le râteau jusqu’au radier et lui donner l’angle nécessaire à son travail contre la grille. On évite ainsi de mettre en mouvement une structure imposante à chaque cycle et de multiplier l’usure des composants mécaniques.



La caisse assure la stabilité, les vérins assurent le mouvement et le râteau fait le ménage avec force et rigueur. Chacun son métier ! Pourquoi faire compliqué lorsqu’on peut faire simple ? Surtout quand la machine est appelée à répéter le même travail pendant plusieurs décennies !



Comment se déroule un cycle de dégrillage ?

Quelques mouvements suffisent pour comprendre le principe. Notre animation 3D permet de les suivre depuis la position initiale du dégrilleur jusqu’au retour du râteau.



Le fonctionnement d’un dégrilleur à simple télescope de LVT BARTHE en 3D

Cette animation 3D permet de visualiser la cinématique de notre dégrilleur télescopique et les principales étapes d’un cycle de nettoyage de la grille.

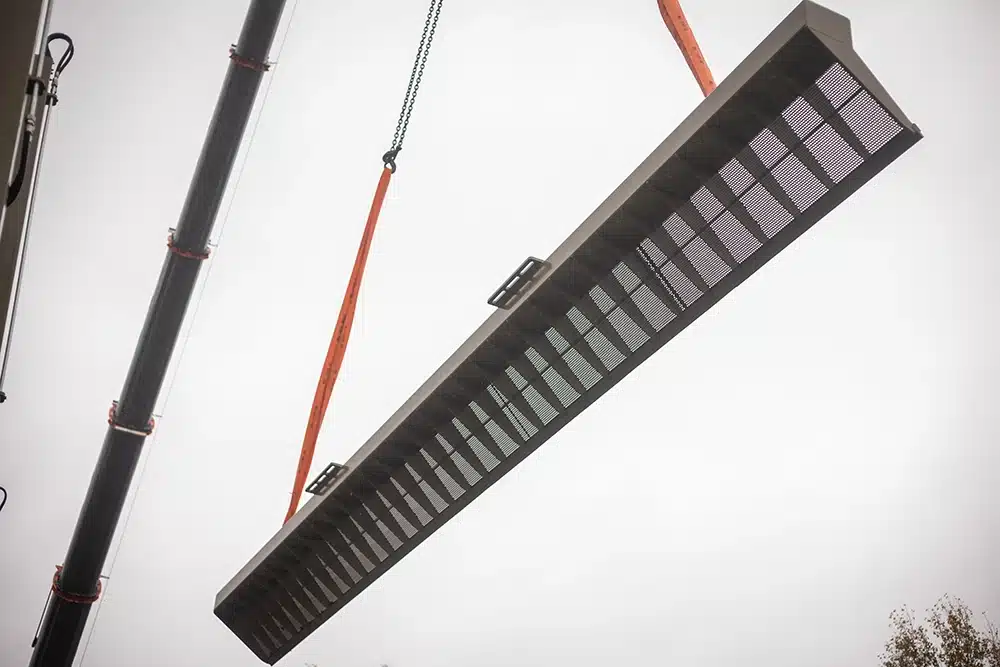

Le râteau rejoint le radier

Lorsque le cycle démarre, le système télescopique se déploie pour permettre au râteau de descendre vers la partie basse de la grille. Pendant ce mouvement, la caisse ne bouge pas. Seuls les vérins mettent en position le râteau pour effectuer sa dévalaison.

Le râteau travaille contre la grille

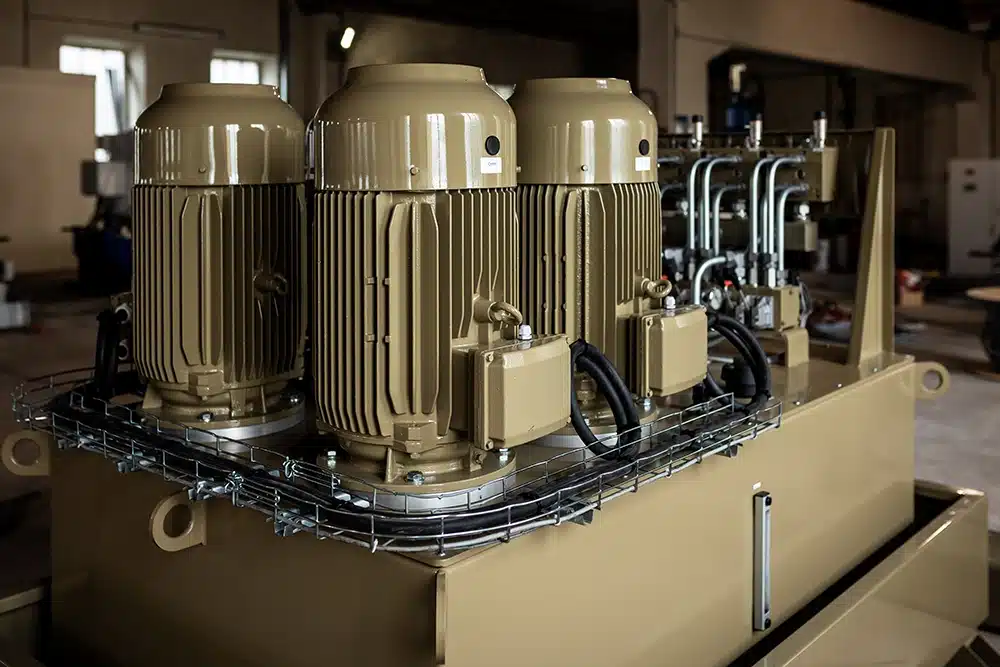

Arrivé au pied de grille, le râteau prend sa position de travail. L’action hydraulique permet de venir appliquer l’effort nécessaire contre la grille avant d’entamer sa remontée. C’est à ce moment que le râteau récupère les branches, végétaux et autres dégrillats retenus par la prise d’eau.

Le râteau remonte les dégrillats

Pendant sa remontée, l’effort exercé permet de maintenir son travail tout au long de la course jusqu’à la partie supérieure. Les dégrillats récupérés peuvent alors rejoindre le canal d’évacuation prévu sur l’ouvrage hydraulique.

Le dégrilleur revient en position

Le nettoyage effectué, le mécanisme revient dans sa position initiale. Le cycle est terminé. La machine est alors disponible pour une nouvelle intervention. Cela paraît court raconté ainsi et c’est exactement ce qui se produit sur le terrain : nos cycles de nettoyage sont plus courts que ceux des dégrilleurs de nos concurrents.

Pourquoi la durée du cycle de dégrillage est-elle importante ?

La performance d’un dégrilleur ne se résume pas à la force qu’il est capable de déployer. Le temps nécessaire pour réaliser un cycle complet de nettoyage compte également. Chez LVT BARTHE, nous recherchons des cycles relativement courts afin que le dégrilleur puisse terminer son travail et redevenir rapidement disponible. Lorsqu’une arrivée importante de déchets se présente, cette disponibilité permet d’enchaîner les cycles si nécessaire. Il ne s’agit donc pas de gagner quelques secondes pour pouvoir afficher un joli chrono.



L’intérêt est beaucoup plus concret : plus le cycle est maîtrisé, plus rapidement le dégrilleur peut recommencer son travail lorsque les conditions l’exigent. La rivière n’ayant malheureusement pas prévu de respecter les cadences de production de la centrale, cette réactivité prend tout son intérêt lors d’arrivées importantes de déchets ou lors de crues.



Une cinématique sobre pour limiter l’usure dans le temps

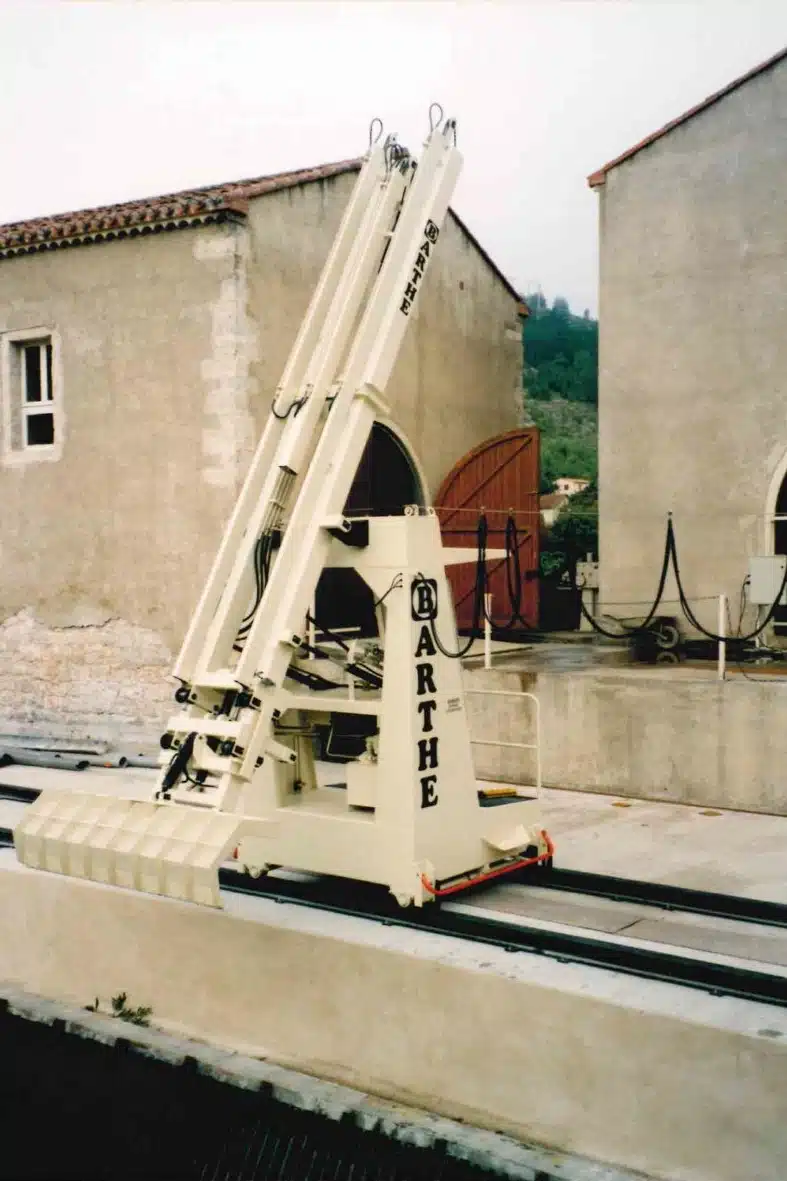

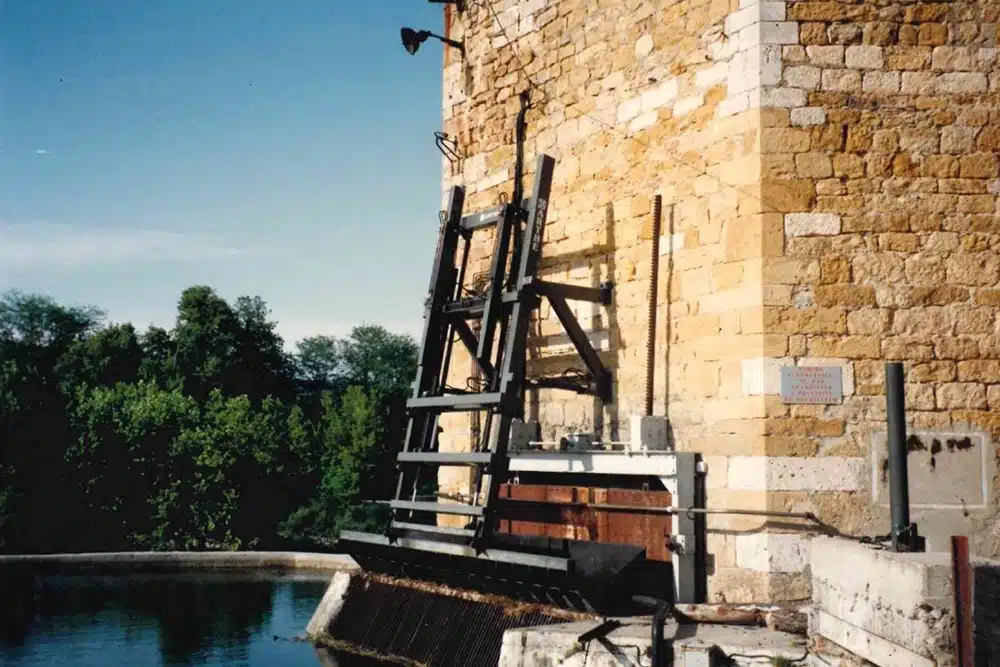

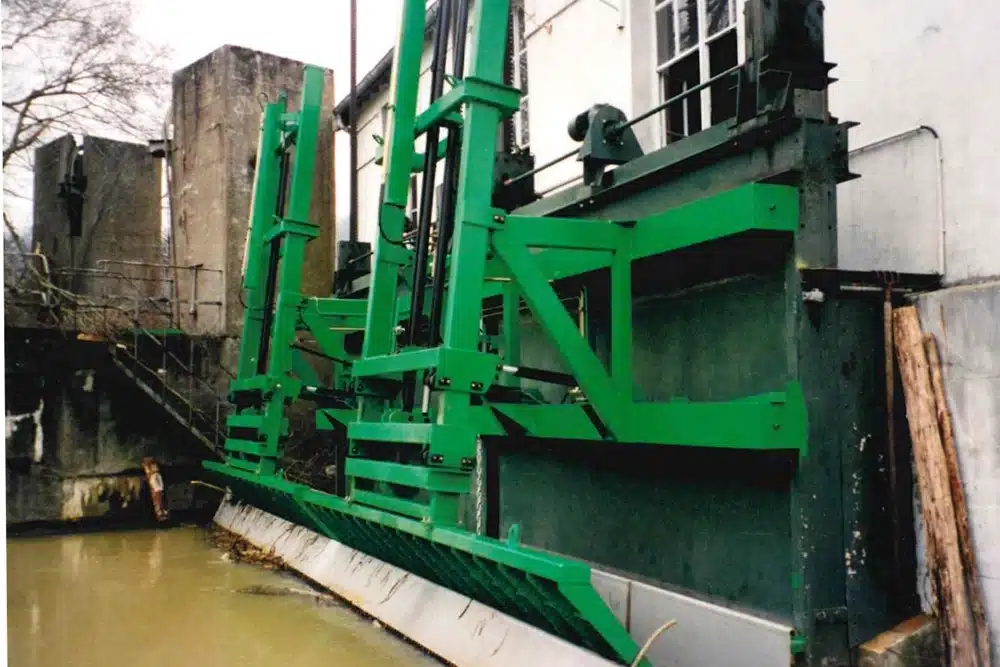

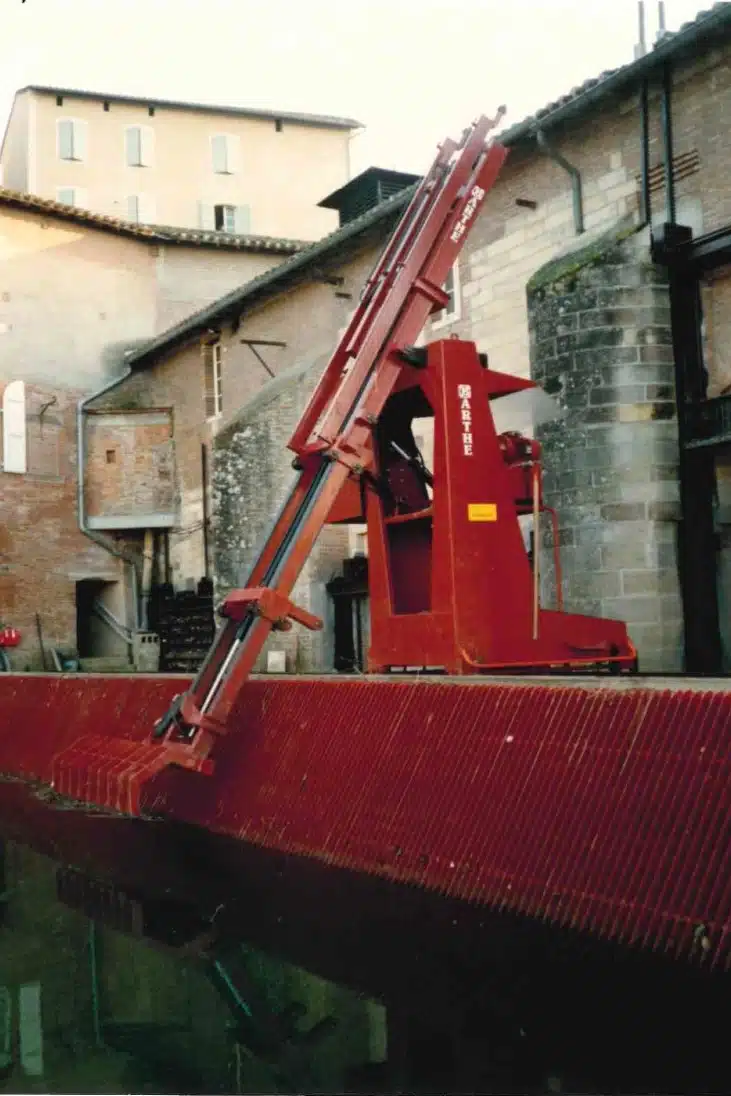

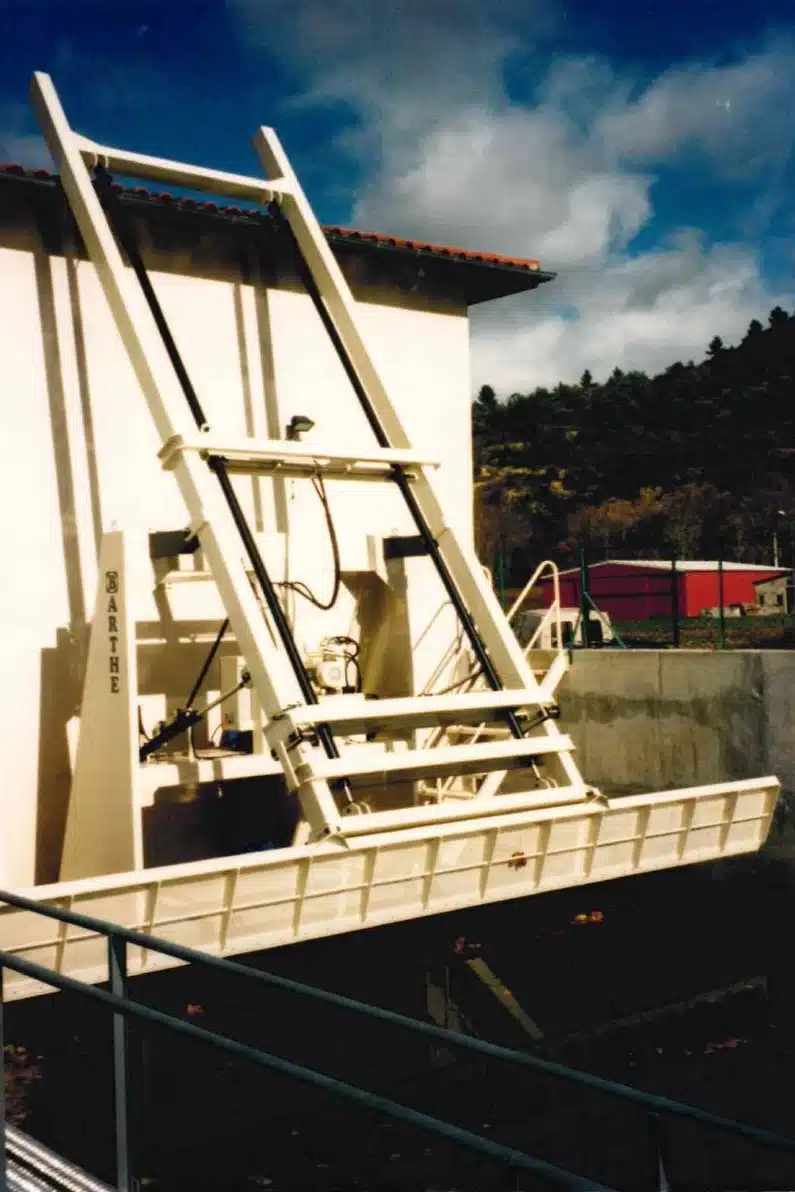

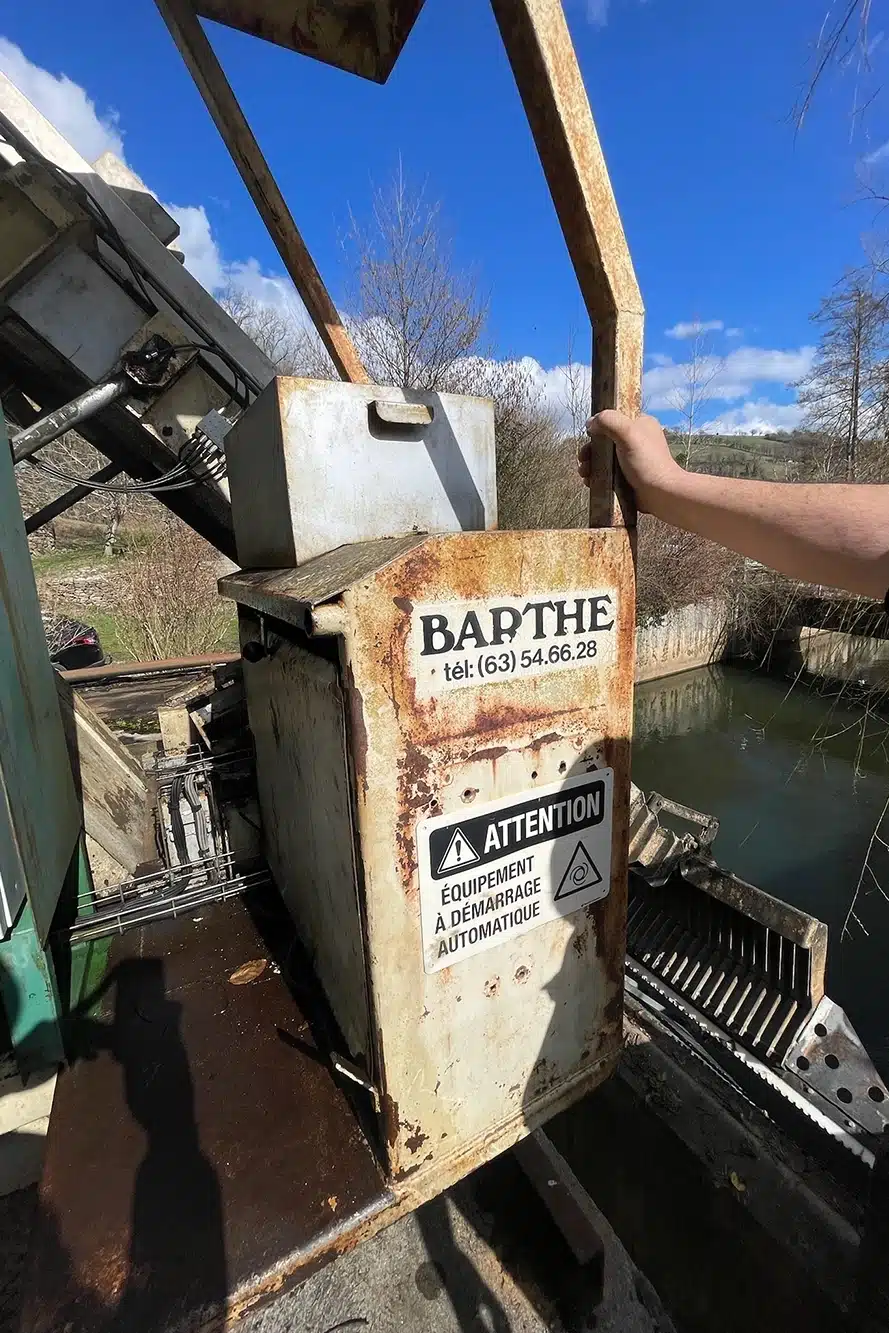

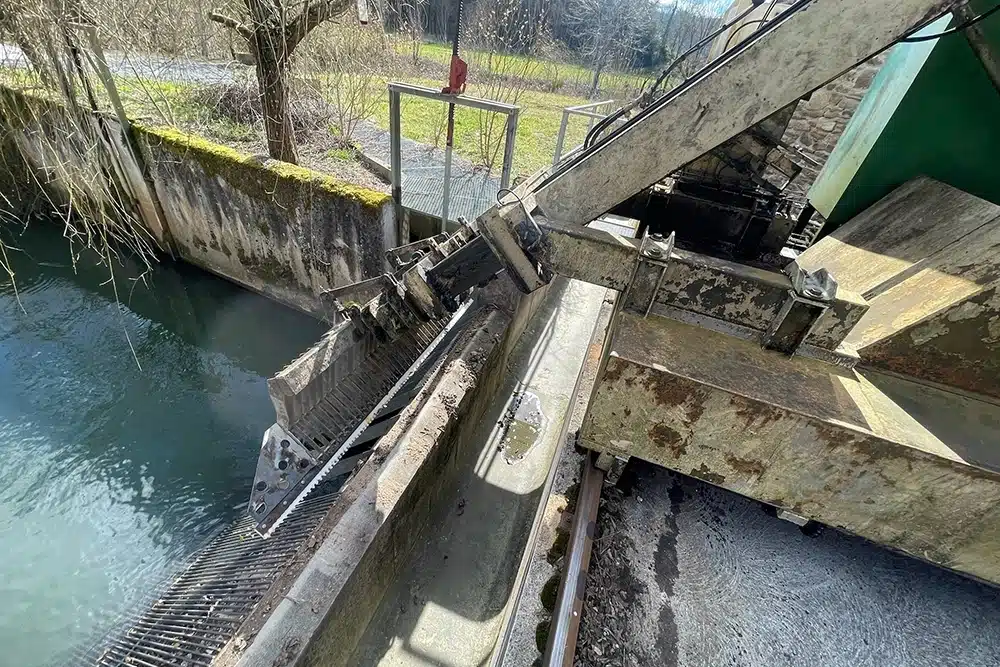

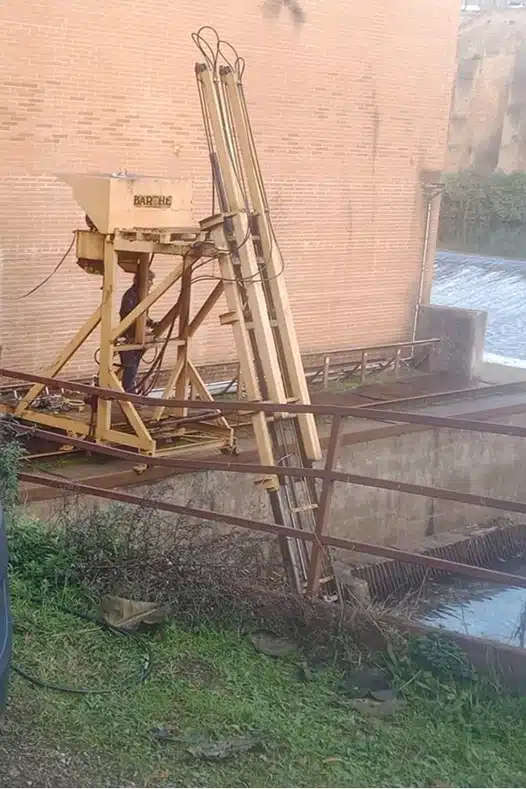

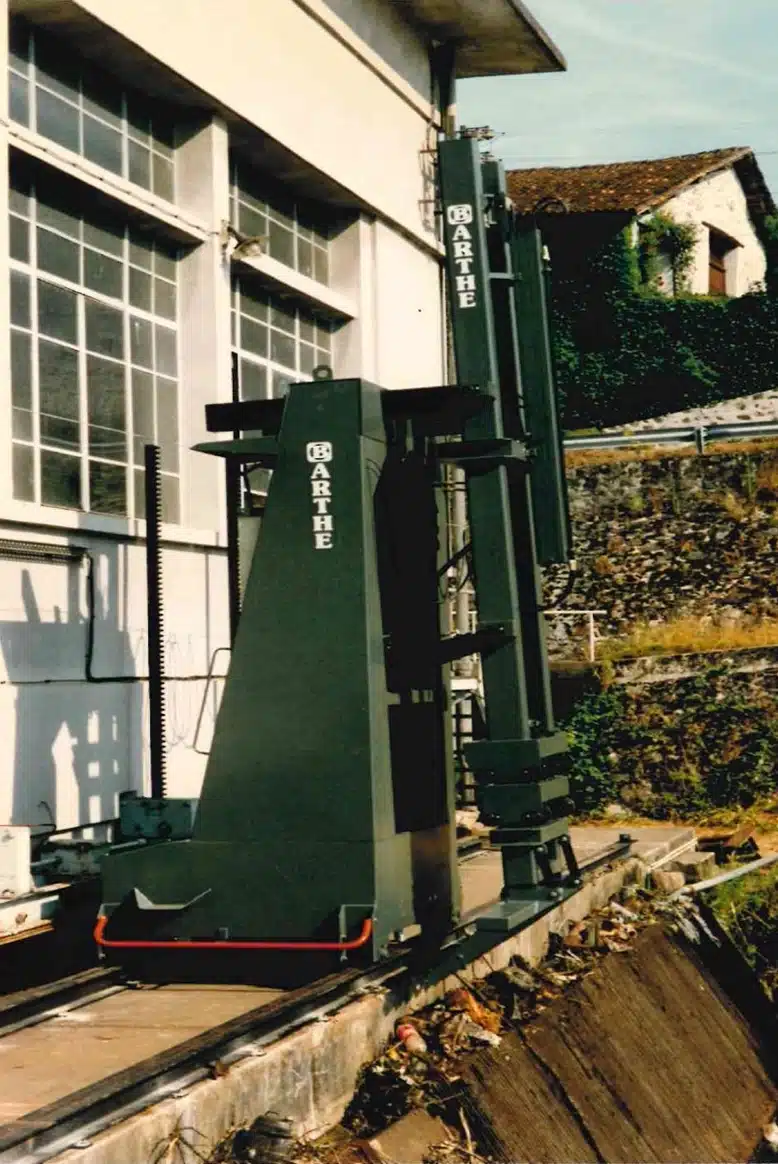

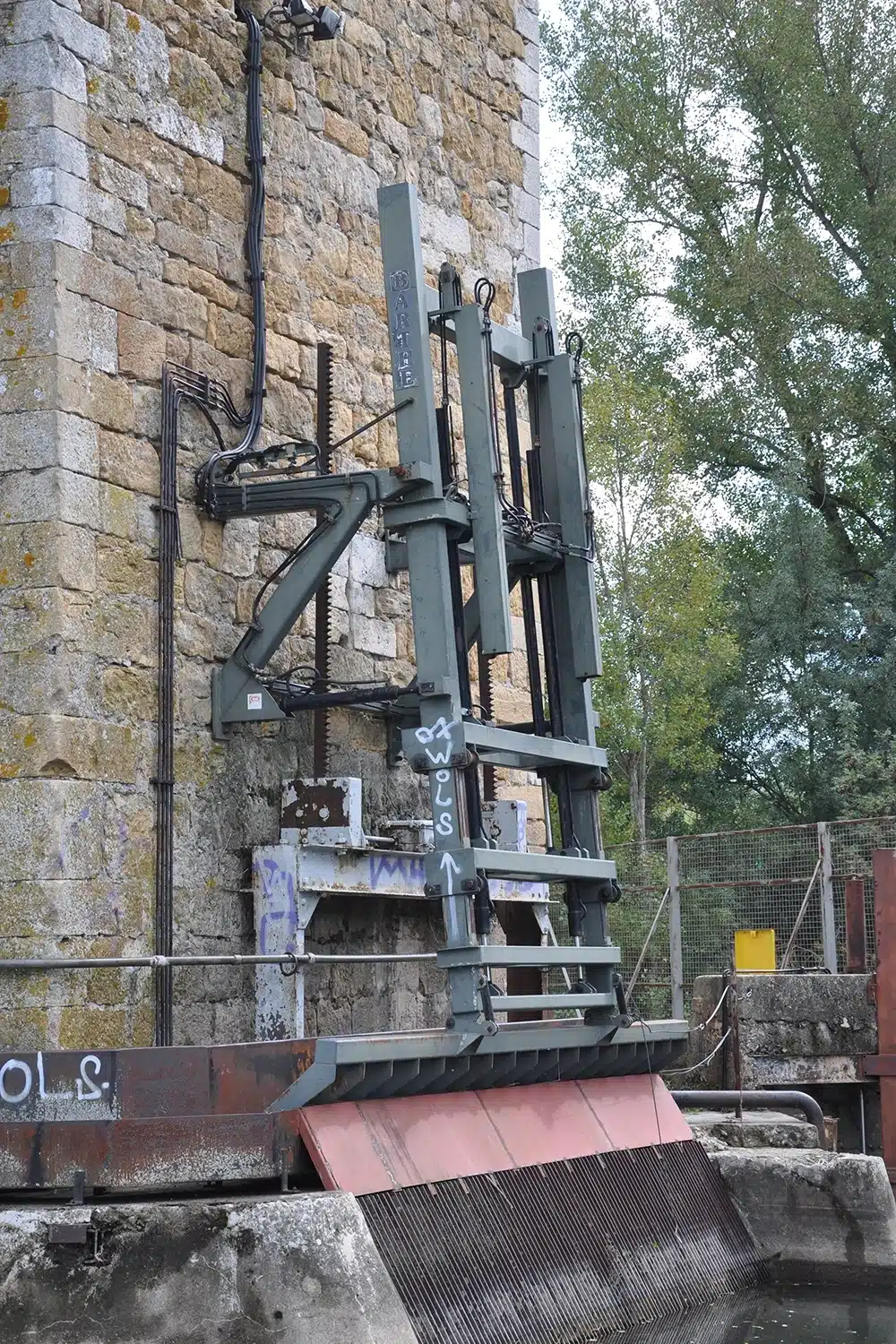

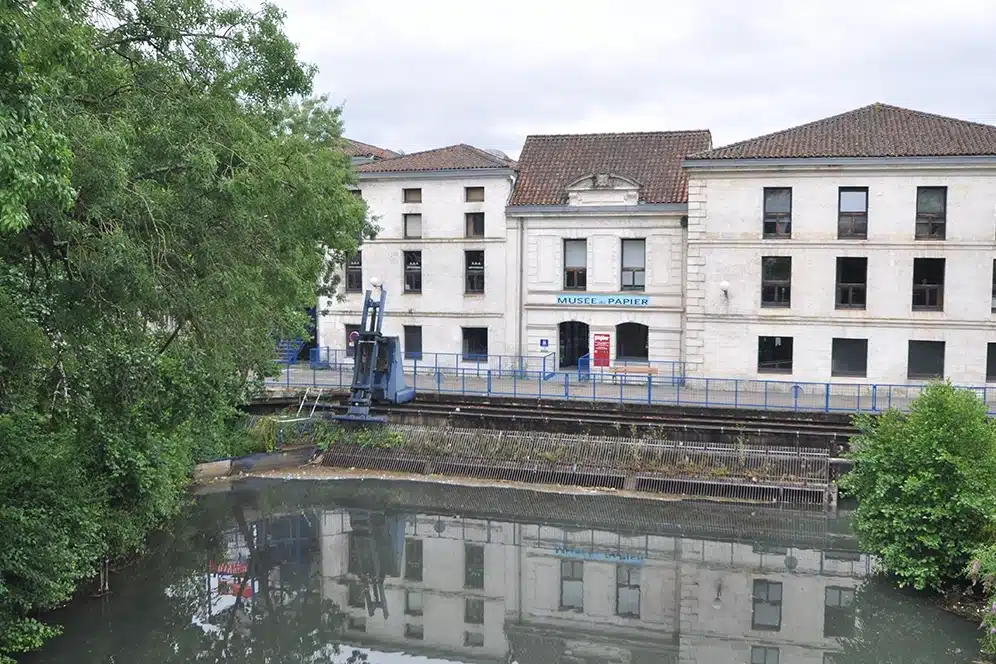

Quarante ans plus tard, certaines de nos premières machines travaillent toujours. Ce sont nos « papys dégrilleurs ». Plus aussi étincelants qu’à leurs débuts mais toujours aussi actifs et efficaces. En voici la preuve :





Si nous cherchons à limiter les mouvements, ce n’est pas uniquement pour obtenir une machine simpliste. Il est question de fournir un produit de qualité qui durera dans le temps. Chaque déplacement génère des sollicitations sur les composants mécaniques de la machine. À l’échelle d’une journée, la différence peut sembler minime. À l’échelle de plusieurs années et de milliers de cycles, elle devient beaucoup plus significative.

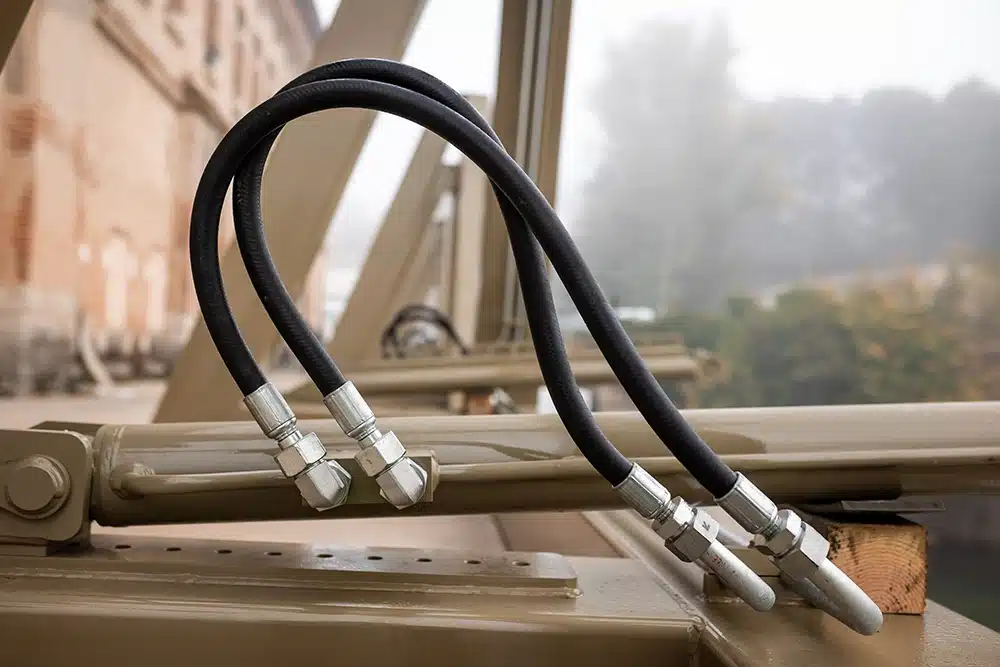

La cinématique de nos dégrilleurs a donc été pensée pour modérer l’usure des éléments mécaniques : la structure est fixée à l’ouvrage hydraulique, les vérins réalisent la course nécessaire et le râteau assure son travail sur la grille. Cela ne signifie évidemment pas qu’un dégrilleur ne nécessite aucun entretien. Les flexibles et les vérins doivent être surveillés pour effectuer les graissages prévus. Nous préférons passer du temps à fabriquer un équipement plutôt qu’à organiser son remplacement ou une maintenance intempestive.



Fonctionnement du dégrilleur et automatisation : deux choses différentes

Nous venons de voir comment fonctionne mécaniquement un dégrilleur télescopique. Mais une autre question se pose rapidement : qui lui dit quand commencer ?



Le fonctionnement peut être automatisé et les cycles paramétrés en fonction des besoins de l’exploitation. Mais mécanique et automatisation répondent à deux questions différentes :

• Comment le dégrilleur nettoie-t-il la grille ? C’était le sujet de cet article.
• Quand doit-il intervenir et comment son fonctionnement est-il piloté ? Ce sera celui d’une prochaine actualité.



Pour l’instant, retenons surtout une idée : le fonctionnement du dégrilleur télescopique LVT BARTHE repose sur une mécanique qui cherche volontairement à rester sobre. Une structure fixe, des vérins télescopiques qui assurent la course et un râteau qui effectue le travail. Faire bouger ce qui doit bouger et laisser tranquille ce qui n’en a pas besoin.
