Deux dégrilleurs fixes sur mesure installés à Viodos dans les Pyrénées-Atlantiques (64)
Il existe des chantiers où la difficulté vient de la largeur de la grille. Dans d’autres cas, c’est la hauteur de chute. À Viodos, le défi était ailleurs : une grille de plus de 14 mètres de long, installée au pied des Pyrénées, où chaque épisode pluvieux apporte son lot de branches, de bois flottants et d’embâcles. Ici, il ne fallait pas construire un gros dégrilleur. Il fallait concevoir le bon dégrilleur.
Chaque projet est différent. Celui-ci présentait plusieurs particularités techniques qui ont directement orienté les choix de conception de « Chef ».
Une centrale hydroélectrique aux contraintes bien spécifiques
Concevoir un dégrilleur ne consiste pas seulement à fabriquer une machine. Il s’agit avant tout de comprendre le fonctionnement d’un ouvrage hydraulique, les contraintes de la rivière et les besoins d’exploitation de son propriétaire.
C’est précisément l’approche retenue pour cette réalisation située à Viodos, dans les Pyrénées-Atlantiques, où nos équipes ont conçu, fabriqué puis installé deux dégrilleurs fixes à double télescope entièrement sur mesure pour équiper une centrale hydroélectrique exploitée par Mme Christine Etchegoyhen, Présidente de France Hydro Électricité.
Spécificités du chantier
Si la largeur totale de la grille reste relativement modérée, sa longueur atteint plus de 14 mètres. À cela s’ajoute une autre contrainte propre au secteur des Pyrénées : les cours d’eau transportent régulièrement une quantité importante de branches, végétaux et embâcles, notamment après les épisodes pluvieux ou la fonte des neiges.
Dans ce contexte, un dégrilleur standard aurait rapidement montré ses limites.
Dimensionnement de l’installation
Les Pyrénées sont magnifiques mais du côté du fil de l’eau, les embâcles qui descendent après un gros orage le sont un peu moins !
Le dimensionnement de nos dégrilleurs permet maintenant :
- un nettoyage efficace sur toute la profondeur de la grille
- une pression constante pendant toute la remontée du râteau
- une exploitation fiable malgré un environnement particulièrement exigeant
Pourquoi deux dégrilleurs plutôt qu’un seul ?

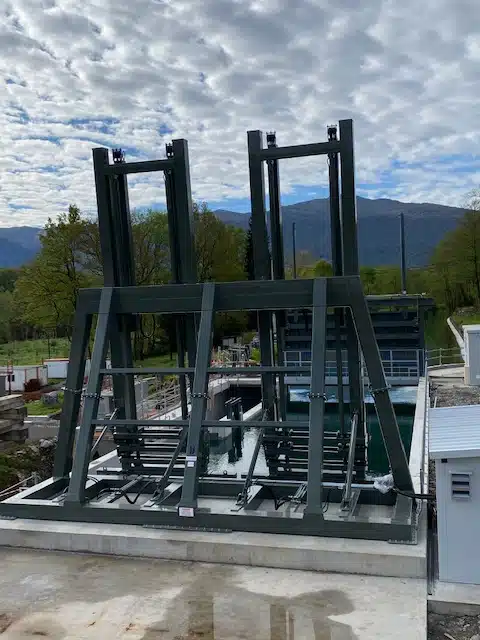

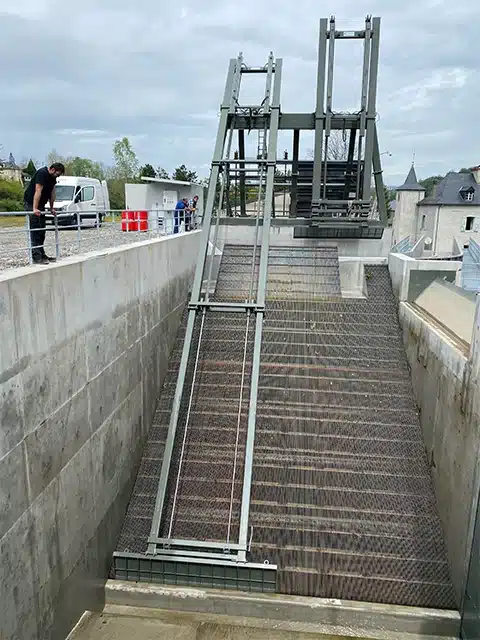

Chaque aventure technique hydraulique commence par une réflexion. Ici, la géométrie de l’ouvrage a naturellement conduit nos équipes vers la conception de deux dégrilleurs fixes à double télescope équipés de râteaux de 3,80 mètres. L’étroitesse du canal d’amenée nous a également conduits à concevoir une caisse commune aux deux machines.
Cette solution présente plusieurs avantages puisqu’elle assure une meilleure répartition des efforts sur la plateforme. La structure est plus légère et la maintenance est simplifiée par une cinématique sobre. Comme souvent, c’est l’ouvrage qui dicte la conception ; jamais l’inverse. On parle alors d’intégration harmonieuse de l’ouvrage à la prise d’eau.
Une surface de dégrillage de 113m² nettoyée en seulement 8 minutes
Les deux dégrilleurs fonctionnent successivement, mais jamais en compétition ! Pendant que le premier termine son cycle, le second prend le relais. Ils travaillent main dans la main, ou plutôt bras après bras ! Chaque bras entraine le râteau jusqu’au radier grâce au système télescopique. Il applique une pression constante de 7 tonnes sur la grille puis remonte progressivement afin d’évacuer les embâcles.
L’ensemble du cycle de nettoyage est entièrement automatisé. En seulement 8 minutes, les deux machines assurent le nettoyage complet des 113 m² de surface filtrante. Cette cadence permet de maintenir la disponibilité de la prise d’eau tout en limitant les interventions manuelles.
Une conception entièrement réalisée sur mesure
Comme chacune de nos réalisations, ces deux dégrilleurs n’existaient pas avant ce projet.
Ils ont été :
- étudiés par notre bureau d’études
- fabriqués dans nos ateliers
- assemblés selon les contraintes du site
- installés et mis en service par nos équipes
Chez LVT BARTHE, chaque dégrilleur reçoit un numéro et raconte une nouvelle histoire. Pour cette centrale hydroélectrique, nous sommes heureux d’avoir vu naître les dégrilleurs n°187 et n°188. Deux petits jumeaux conçus exclusivement pour notre cliente.
Une réalisation qui illustre notre savoir-faire en Nouvelle-Aquitaine
Depuis plus de 40 ans, nous accompagnons les exploitants de barrages, centrales hydroélectriques, moulins et microcentrales dans toute la France. Cette réalisation dans les Pyrénées-Atlantiques illustre parfaitement notre philosophie : concevoir des dégrilleurs adaptés à chaque ouvrage hydraulique. Une installation performante commence toujours par une réflexion technique sur mesure.
Parce que chaque rivière possède son propre caractère, celle de Viodos nous a rappelé qu’une grille longue n’est pas forcément une grille simple à nettoyer. C’est précisément dans ces situations que le sur-mesure prend tout son sens.
